CGS తక్కువ-వోల్టేజ్ ఉపసంహరణ స్విచ్ క్యాబినెట్ యొక్క వినియోగ ప్రణాళికలు ఏమిటి?

CGS తక్కువ-వోల్టేజ్ ఉపసంహరణ స్విచ్ క్యాబినెట్ యొక్క వినియోగ ప్రణాళికలు ఏమిటి?

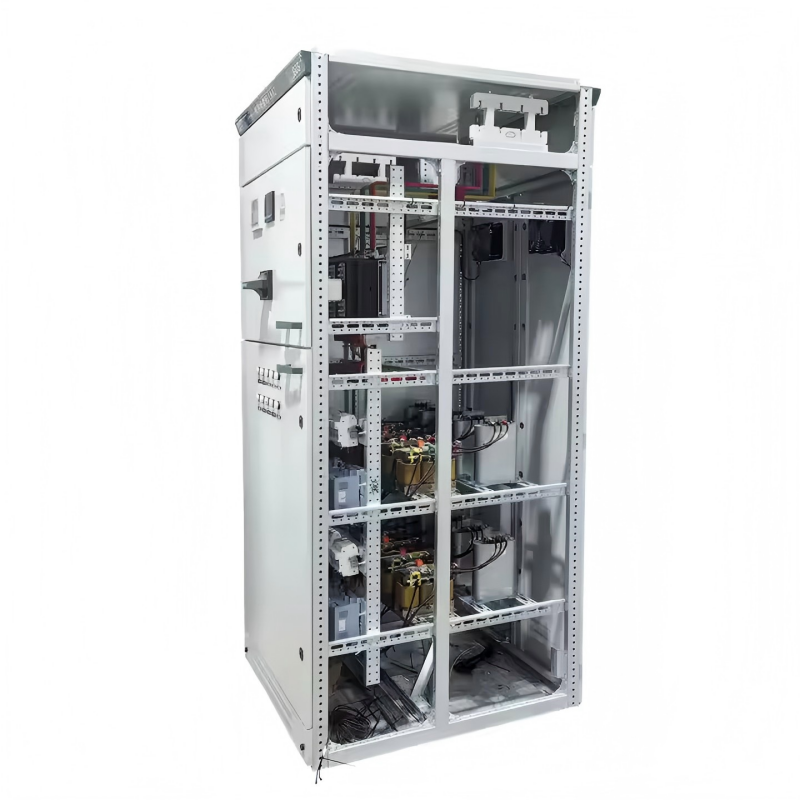

ప్రధాన సర్క్యూట్ ప్రణాళిక

  జిసిఎస్ క్యాబినెట్ యొక్క ప్రధాన సర్క్యూట్ ప్రణాళిక 32 సమూహాలు మరియు 118 స్పెసిఫికేషన్లను కలిగి ఉంది, సహాయక సర్క్యూట్ల నియంత్రణ మరియు రక్షణలో మార్పుల నుండి పొందిన ప్రణాళికలు మరియు స్పెసిఫికేషన్లను మినహాయించి. ఇది విద్యుత్ ఉత్పత్తి, విద్యుత్ సరఫరా మరియు ఇతర విద్యుత్ వినియోగదారుల అవసరాలను కలిగి ఉంది, 5000A యొక్క రేట్ వర్కింగ్ కరెంట్, 2500KVA మరియు అంతకంటే తక్కువ పంపిణీ ట్రాన్స్ఫార్మర్ల ఎంపికకు అనువైనది. కెపాసిటర్ పరిహార క్యాబినెట్‌లు విద్యుత్ సరఫరా మరియు ఉపయోగం యొక్క అవసరాలను తీర్చడానికి రూపొందించబడ్డాయి, మరియు శక్తి కారకాన్ని మెరుగుపరచడానికి ఉపయోగం, మరియు రియాక్టర్ క్యాబినెట్‌లు సమగ్ర పెట్టుబడి అవసరాలను పరిగణనలోకి తీసుకోవడానికి రూపొందించబడ్డాయి.

సహాయక సర్క్యూట్ ప్రణాళిక

  GCS సహాయక సర్క్యూట్ అట్లాస్‌లో 120 సహాయక సర్క్యూట్ ప్రణాళికలు ఉన్నాయి. DC ఆపరేషన్ భాగం యొక్క సహాయక సర్క్యూట్ ప్రణాళిక ప్రధానంగా విద్యుత్ ప్లాంట్ సబ్‌స్టేషన్ల యొక్క తక్కువ-వోల్టేజ్ ప్లాంట్ (స్టేషన్) వ్యవస్థకు ఉపయోగించబడుతుంది. ఇది 200MW మరియు అంతకంటే తక్కువ మరియు 300MW మరియు పైన ఉన్న యూనిట్ల తక్కువ-వోల్టేజ్ ప్లాంట్ వ్యవస్థకు అనుకూలంగా ఉంటుంది, పని (స్టాండ్బై) విద్యుత్ సరఫరా లైన్, పవర్ ఫీడర్ మరియు మోటార్ ఫీడర్ యొక్క సాధారణ నియంత్రణ మోడ్.

  ఎసి ఆపరేషన్ భాగం యొక్క సహాయక ప్రణాళిక ప్రధానంగా కర్మాగారాలు, గనులు, సంస్థలు మరియు ఎత్తైన భవనాలలో సబ్‌స్టేషన్ల యొక్క తక్కువ-వోల్టేజ్ వ్యవస్థ కోసం ఉపయోగించబడుతుంది. ద్వంద్వ విద్యుత్ సరఫరా ఆపరేషన్ నియంత్రణకు అనువైన 6 కలయికలు ఉన్నాయి. ఆపరేషన్ ఎలక్ట్రికల్ ఇంటర్‌లాక్ స్టాండ్‌బై ఆటోమేటిక్ త్రో, సెల్ఫ్-రికవరీ మరియు ఇతర కంట్రోల్ సర్క్యూట్లు లేవు, వీటిని ఇంజనీరింగ్ రూపకల్పనలో నేరుగా ఉపయోగించవచ్చు.

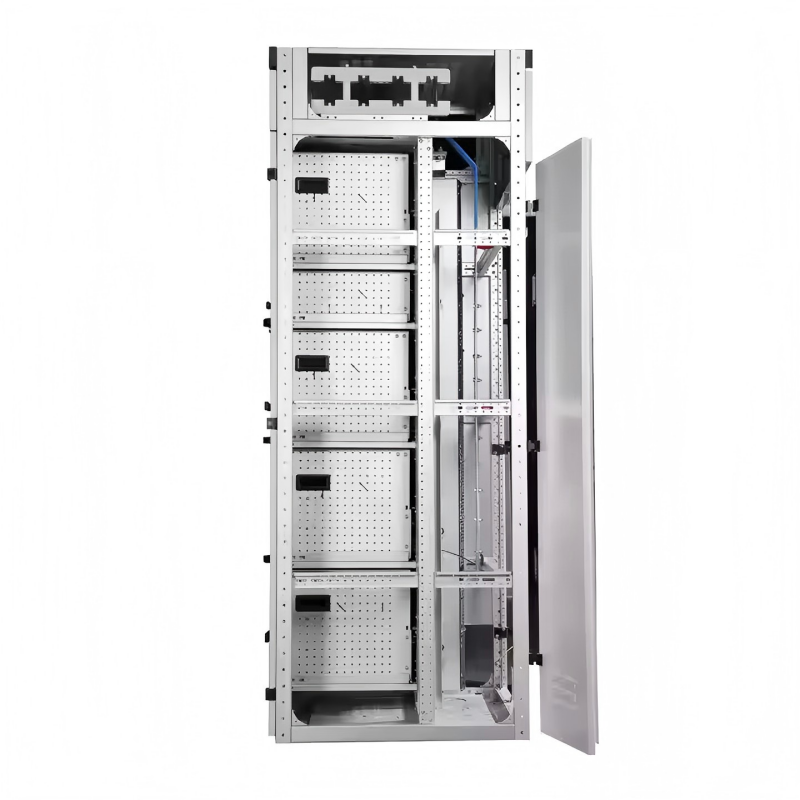

  DC నియంత్రణ విద్యుత్ సరఫరా DC 220V లేదా 110V, మరియు AC నియంత్రణ విద్యుత్ సరఫరా AC 380V లేదా 220V. ఇది డ్రాయర్ యూనిట్లతో కూడిన పూర్తి క్యాబినెట్. 220 వి నియంత్రణ విద్యుత్ సరఫరా ఈ క్యాబినెట్‌లో అంకితమైన నియంత్రణ ట్రాన్స్ఫార్మర్ చేత ఆధారితమైన పబ్లిక్ కంట్రోల్ విద్యుత్ సరఫరా నుండి తీసుకోబడింది. పబ్లిక్ కంట్రోల్ విద్యుత్ సరఫరా అన్‌గ్రౌండ్డ్ కంట్రోల్ ట్రాన్స్ఫార్మర్‌ను ఉపయోగిస్తుంది మరియు బలహీనమైన ప్రస్తుత సిగ్నల్ లైట్లు అవసరమైనప్పుడు 24V విద్యుత్ సరఫరా ఉపయోగం కోసం కేటాయించబడుతుంది.

  వాట్-గంట మీటర్ యొక్క సంస్థాపనా స్థానం, వోల్టేజ్ సిగ్నల్ మరియు ఇతర సంస్థాపన మరియు వినియోగ అవసరాల పరిచయ పద్ధతి సహాయక సర్క్యూట్ రేఖాచిత్రం యొక్క "తయారీ సూచనలు" లో వివరించబడింది.

ప్రధాన బస్‌బార్

బస్‌బార్ యొక్క డైనమిక్ థర్మల్ స్థిరత్వాన్ని మెరుగుపరచడానికి మరియు సంప్రదింపు ఉపరితలం యొక్క ఉష్ణోగ్రత పెరుగుదలను మెరుగుపరచడానికి, అన్ని పరికరాలు TMY-T2 సిరీస్ హార్డ్ కాపర్ బస్‌బార్లు ఉపయోగిస్తాయి. రాగి బస్‌బార్లు పూర్తి-నిడివి గల టిన్-పూతతో ఉంటాయి మరియు పూర్తి-నిడివి గల వెండి-పూతతో కూడిన రాగి బస్‌బార్లు కూడా ఉపయోగించవచ్చు. క్షితిజ సమాంతర బస్‌బార్ మరియు నిలువు బస్‌బార్ వరుసగా క్యాబినెట్‌లోని బస్‌బార్ ఐసోలేషన్ గదిలో ఏర్పాటు చేయబడ్డాయి. తటస్థ గ్రౌండింగ్ బస్‌బార్ హార్డ్ రాగి పట్టీని ఉపయోగిస్తుంది. క్షితిజ సమాంతర తటస్థ గ్రౌండింగ్ వైర్ (పెన్) లేదా గ్రౌండింగ్ + న్యూట్రల్ వైర్ (PE + N) అనుసంధానించబడి ఉంది.

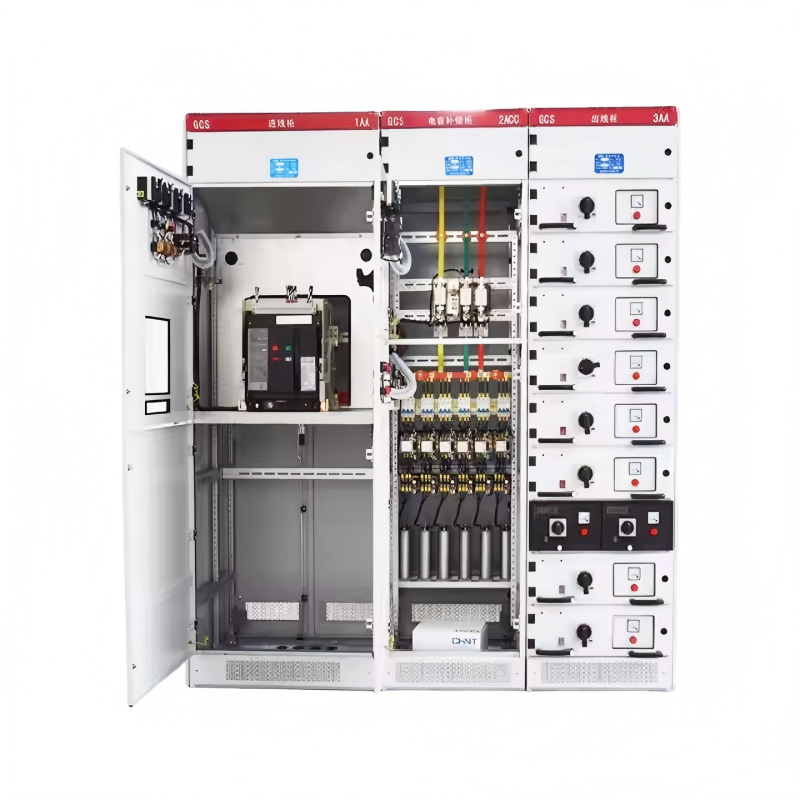

ప్రధాన స్విచ్

630A మరియు అంతకంటే ఎక్కువ విద్యుత్ సరఫరా మార్గాలు మరియు ఫీడర్ స్విచ్‌ల కోసం, DW45 సిరీస్ ప్రధానంగా ఎంపిక చేయబడింది మరియు DW48 సిరీస్, AE సిరీస్, 3WE లేదా ME సిరీస్‌ను కూడా ఎంచుకోవచ్చు. అవసరమైతే, దిగుమతి చేసుకున్న M సిరీస్ లేదా F సిరీస్‌ను కూడా ఎంచుకోవచ్చు.

630A కంటే తక్కువ ఫీడర్ మరియు మోటార్ కంట్రోల్ స్విచ్‌ల కోసం, వాంగ్ AN TG సిరీస్ మరియు CM1 సిరీస్‌ను ఎంచుకుంటుంది. NM సిరీస్, CDM సిరీస్, TG30 సిరీస్ మరియు ఇతర అచ్చుపోసిన కేస్ స్విచ్‌లు.

ప్రధాన సర్క్యూట్ యొక్క డైనమిక్ స్థిరత్వాన్ని మెరుగుపరచడానికి, జిసిఎస్ సిరీస్ ప్రత్యేక మిశ్రమ బస్‌బార్ బిగింపులు మరియు ఇన్సులేషన్ సపోర్ట్‌లు రూపొందించబడ్డాయి. అవి అధిక-బలం, మంట-రిటార్డెంట్ సింథటిక్ దిండు పదార్థాలతో అధిక ఇన్సులేషన్ బలం, మంచి స్వీయ-ఉత్సాహభరితమైన పనితీరు మరియు ప్రత్యేకమైన నిర్మాణంతో తయారు చేయబడతాయి.

విభజనల యొక్క ఉష్ణోగ్రత పెరుగుదలను తగ్గించడానికి, ఫంక్షనల్ యూనిట్ల ప్లగ్ ఇన్లు మరియు కేబుల్ హెడ్లను తగ్గించడానికి, GCS క్యాబినెట్ స్పెషల్ అడాప్టర్ రూపొందించబడింది. అడాప్టర్ పెద్ద సామర్థ్యం మరియు తక్కువ ఉష్ణోగ్రత పెరుగుదలను కలిగి ఉంది.

డిజైన్ విభాగం వినియోగదారు అవసరాలకు అనుగుణంగా మెరుగైన పనితీరు మరియు మరింత అధునాతన సాంకేతిక పరిజ్ఞానంతో కొత్త ఎలక్ట్రికల్ భాగాలను ఎంచుకుంటే, GCS సిరీస్ క్యాబినెట్‌లు మంచి పాండిత్యము కలిగి ఉంటాయి మరియు నవీకరించబడిన విద్యుత్ భాగాల కారణంగా తయారీ మరియు సంస్థాపనలో ఇబ్బందులను కలిగించవు.

ఎలక్ట్రికల్ కాంపోనెంట్ ఎంపిక

జిసిఎస్ క్యాబినెట్‌లు ప్రధానంగా అధునాతన సాంకేతిక పరిజ్ఞానం, అధిక పనితీరు మరియు స్థిరత్వ సూచికలతో ఎలక్ట్రికల్ భాగాలను ఉపయోగిస్తాయి మరియు చైనాలో ద్రవ్యరాశి ఉత్పత్తి చేయగల దిగుమతి చేసుకున్న సాంకేతిక పరిజ్ఞానాన్ని ఉపయోగిస్తాయి.
