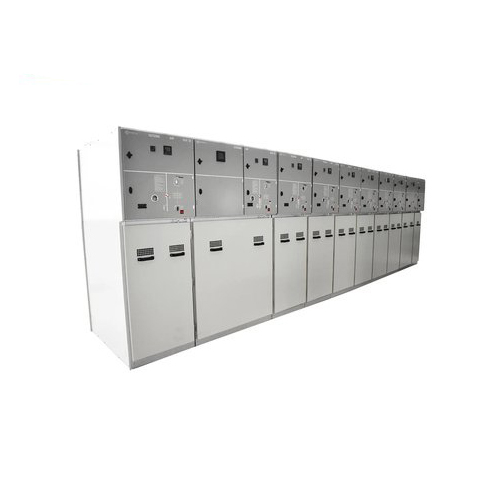

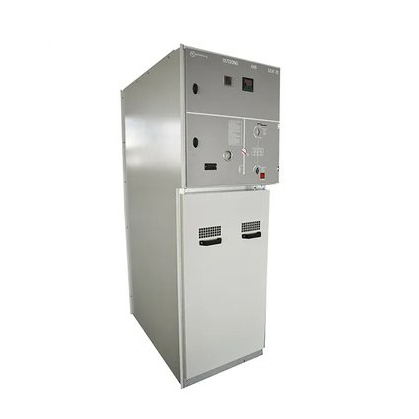

12KV రింగ్ మెయిన్ యూనిట్ స్విచ్ గేర్ ప్యానెల్

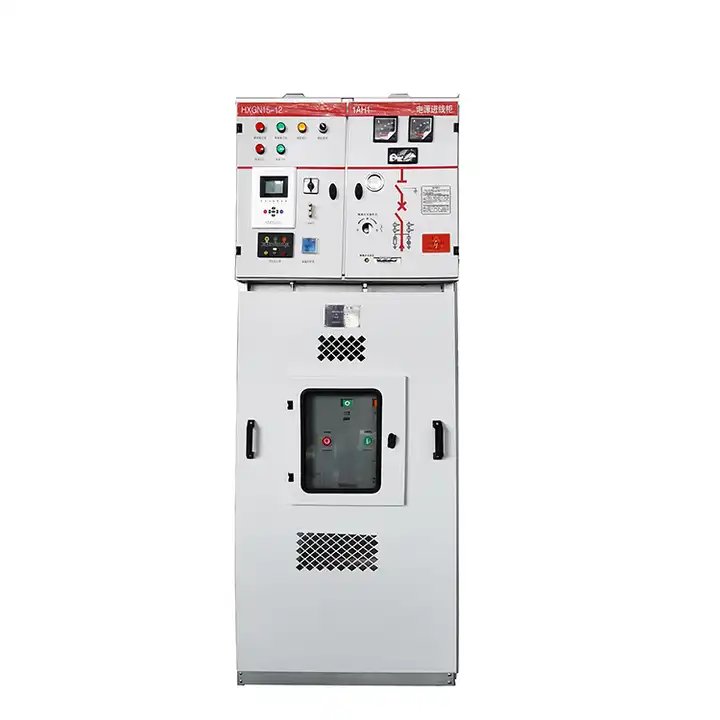

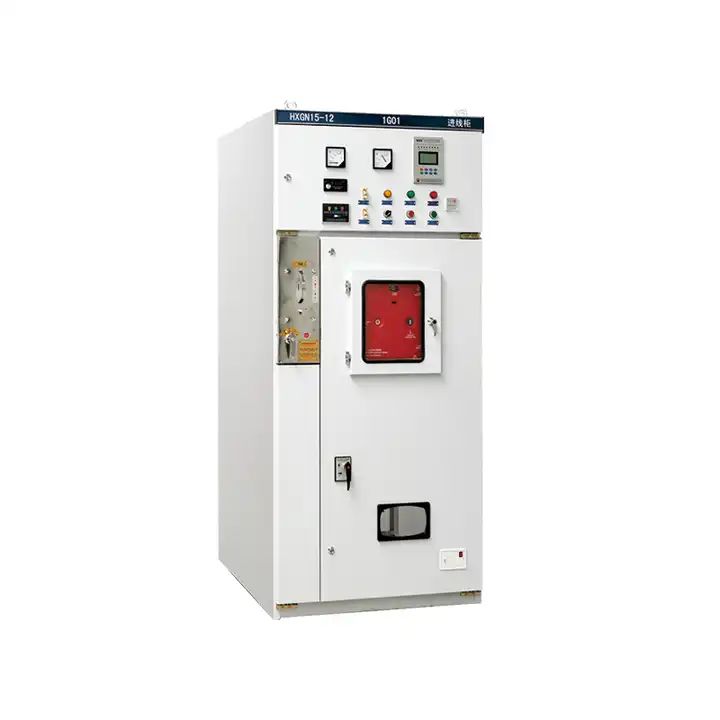

12KV రింగ్ మెయిన్ యూనిట్ స్విచ్ గేర్ ప్యానెల్ తయారు చేయబడింది Liugao. తెలివైన రకం HXGN15-12 మెటల్-క్లాడ్ రింగ్ మెయిన్ యూనిట్ స్విచ్ గేర్, 12kV రేట్ చేయబడిన వోల్టేజ్, 50Hz రేట్ ఫ్రీక్వెన్సీతో మూడు-దశల AC సిస్టమ్‌లో అప్లికేషన్ కోసం రూపొందించబడింది. , మరియు 630A యొక్క రేటెడ్ కరెంట్. ఇది రింగ్ నెట్‌వర్క్ విద్యుత్ సరఫరా మరియు రేడియేషన్ టెర్మినల్ పవర్ సప్లై కోసం ఉపయోగపడుతుంది, ప్రత్యేకించి కేబుల్ లైన్ సెక్షనలైజింగ్ మరియు బ్రాంచ్ కనెక్షన్ దృశ్యాలలో. స్విచ్ గేర్ SF6 గ్యాస్ ఇన్సులేటింగ్ మల్టీలూప్ పవర్ యూనిట్ మరియు ఫీడర్ టెర్మినల్ పరికరంతో అమర్చబడి ఉంటుంది. (FTU) కొరియా నుండి దిగుమతి చేయబడింది.ముఖ్యంగా, ఇది రిమోట్ సిగ్నలింగ్, టెలిమెట్రీ, రిమోట్ కంట్రోల్ మరియు ఫాల్ట్ కరెంట్ డిటెక్షన్ వంటి అధునాతన ఫంక్షన్‌లను కలిగి ఉంది.ప్రధానంగా డిస్ట్రిబ్యూషన్ ఆటోమేషన్ సిస్టమ్‌గా ఉపయోగించబడుతుంది, ఇది నగర విద్యుత్ సరఫరా లోడ్ కేంద్రాలు మరియు కేబుల్ సరఫరా అనువర్తనాలకు ప్రయోజనకరంగా ఉంటుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

లియుగావో, ఒక ప్రముఖ హై వోల్టేజ్ స్విచ్ గేర్ సరఫరాదారు, క్యాబినెట్ ఫ్రేమ్‌వర్క్ అసెంబ్లీ రకం, స్థిరత్వం, విశ్వసనీయత మరియు అనుకూలమైన అసెంబ్లీని అందిస్తుంది. ఇది రింగ్ నెట్ యూనిట్‌గా కాన్ఫిగర్ చేయడానికి తగినంత బహుముఖంగా ఉంటుంది మరియు వివిధ కనెక్షన్ మోడ్‌లకు మద్దతు ఇస్తుంది.

పరిమాణంలో కాంపాక్ట్, తేలికైనది, చిన్న పాదముద్రతో మరియు సులభంగా ఇన్‌స్టాల్ చేయగలదు, రింగ్ ప్రధాన యూనిట్ దాని రూపకల్పనలో సామర్థ్యం మరియు సరళతకు ప్రాధాన్యతనిస్తుంది.

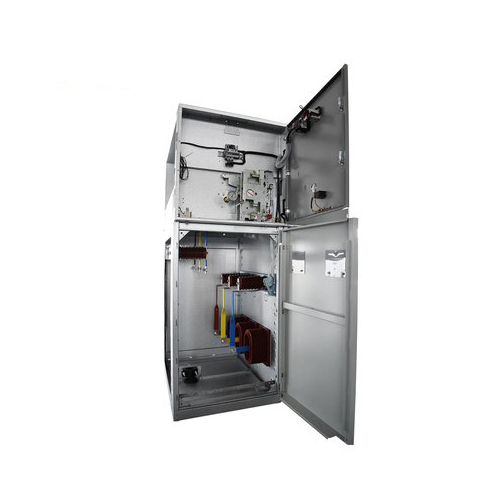

యూనిట్ ప్రత్యేక బార్‌బార్, స్విచ్ మరియు కంట్రోల్ రూమ్‌లను కలిగి ఉంది, ప్రతి ఒక్కటి సురక్షితమైన స్థితిలో నిర్వహించబడుతుంది. క్యాబినెట్ మరియు దాని భాగాలు రెండూ ఆపరేటర్లు మరియు మెయింటెనెన్స్ వర్కర్ల వ్యక్తిగత భద్రతను నిర్ధారించడానికి ఖచ్చితంగా గ్రౌన్దేడ్ చేయబడ్డాయి.

రింగ్ ప్రధాన యూనిట్ FN12-12D మరియు FN25-12D లోడ్ స్విచ్‌లకు అనుకూలంగా ఉంటుంది, దాని కాన్ఫిగరేషన్‌లో వశ్యత మరియు అనుకూలతను అందిస్తుంది.

అధునాతన మరియు విశ్వసనీయమైన మెకానికల్ ఇంటర్‌లాక్ సిస్టమ్‌తో, యూనిట్ ఐదు-వ్యతిరేక రక్షణ యొక్క కఠినమైన అవసరాలను తీరుస్తుంది, దాని ఆపరేషన్‌లో మెరుగైన భద్రత మరియు భద్రతను నిర్ధారిస్తుంది.

12KV రింగ్ మెయిన్ యూనిట్ స్విచ్ గేర్ ప్యానెల్ ఆపరేటింగ్ ఎన్విరాన్‌మెంట్

1. గాలి ఉష్ణోగ్రత: గరిష్ట ఉష్ణోగ్రత: +40℃; కనిష్ట ఉష్ణోగ్రత:-35℃

2. తేమ: నెలవారీ సగటు తేమ 95%; రోజువారీ సగటు తేమ 90% .

3. సముద్ర మట్టానికి ఎత్తు: గరిష్ట సంస్థాపన ఎత్తు: 2500మీ

4. పరిసర గాలి తినివేయు మరియు మండే వాయువు, ఆవిరి మొదలైన వాటి ద్వారా స్పష్టంగా కలుషితం కాదు.

5. తరచుగా హింసాత్మక వణుకు లేదు.

12KV రింగ్ మెయిన్ యూనిట్ స్విచ్ గేర్ ప్యానెల్ లక్షణాలు

ఈ యూనిట్ యొక్క ఎన్‌క్లోజర్, డోర్ మరియు పై ఛాంబర్ క్షుణ్ణంగా స్ప్రే ప్రాసెసింగ్‌కు లోనవుతాయి, రక్షణ మరియు ఏకరీతి ముగింపును నిర్ధారిస్తుంది. అన్ని క్యాబినెట్‌లు ప్రధాన గ్రౌండింగ్ బస్‌బార్‌ను కలిగి ఉంటాయి, ఇది క్యాబినెట్ సమీపంలో సన్నిహిత కనెక్షన్‌ను సులభతరం చేస్తుంది. గ్రౌండింగ్ స్విచ్‌లు మరియు ఇంటర్‌లాకింగ్ భాగాలతో సహా మెటల్ భాగాలు, గ్రౌండింగ్ బస్‌బార్‌కు ఖచ్చితంగా అనుసంధానించబడి ఉంటాయి. కొనసాగింపును నిర్ధారించడానికి స్క్రూల ద్వారా అనుసంధానించబడిన భాగాల మధ్య రాగి braid కనెక్షన్‌లు ఉపయోగించబడతాయి.

గ్యాస్ విడుదలను నిర్వహించడానికి మరియు అంతర్గత బర్నింగ్ ఆర్క్‌లను నివారించడానికి, క్యాబినెట్ వెనుక భాగంలో ఒత్తిడి ఉపశమన తలుపు ఉంచబడుతుంది. ఎగువ బోర్డు సురక్షితంగా స్క్రూలతో స్థిరంగా ఉంటుంది, ఇది బస్ కనెక్షన్ కోసం బయటి నుండి సులభంగా తెరవబడుతుంది. ఎగువ సహాయక పరికరాల చాంబర్ టెర్మినల్స్ మరియు ఇతర భాగాలను వ్యవస్థాపించడానికి సౌలభ్యాన్ని అందిస్తుంది. చిన్న గదిని ఎత్తడం ద్వారా, రిలే రక్షణను సమర్థవంతంగా సాధించవచ్చు.

ముఖ్యంగా, లోడ్ బ్రేక్ స్విచ్ మరియు గ్రౌండింగ్ స్విచ్ బ్లాక్-టైప్ ఇంటర్‌లాక్‌ను ఉపయోగిస్తాయి, అయితే గ్రౌండింగ్ స్విచ్ మరియు డోర్ బలవంతపు ఇంటర్‌లాక్‌ను ఉపయోగిస్తాయి. నిర్దిష్ట దశల క్రమాన్ని అనుసరించి-తలుపును మూసివేయడం, గ్రౌండింగ్ స్విచ్‌ను ఆన్ చేయడం మరియు లోడ్ బ్రేక్ స్విచ్‌ను మూసివేయడం-ఆటోమేటిక్ ఇంటర్‌లాక్ సాధించబడుతుంది. ఈ సీక్వెన్షియల్ ఆపరేషన్ లోపాలను నివారించడానికి మరియు సిస్టమ్ యొక్క మొత్తం భద్రతను మెరుగుపరచడానికి ఉపయోగపడుతుంది.

12KV రింగ్ మెయిన్ యూనిట్ స్విచ్ గేర్ ప్యానెల్ స్పెసిఫికేషన్

నం.	అంశం		యూనిట్	పరామితి
1	గరిష్ట సిస్టమ్ వోల్టేజ్		కె.వి	12	15	24	40.5
1	రేట్ చేయబడిన వోల్టేజ్		కె.వి	7.2, 11	13.8,15	17.5, 20, 22	30, 33, 36
2	రేట్ చేయబడిన కరెంట్		A	630/1250
3	రేట్ చేయబడిన ఫ్రీక్వెన్సీ		Hz	50/60
4	1నిమి పవర్ ఫ్రీక్వెన్సీ వోల్టేజీని తట్టుకుంటుంది	దశ నుండి దశ, దశ నుండి భూమి	కె.వి	42	48	55	85
		ఫ్రాక్చర్	కె.వి	48	55	65	95
5	మెరుపు ప్రేరణ వోల్టేజీని తట్టుకుంటుంది	దశ నుండి దశ, దశ నుండి భూమి	కె.వి	75	90	125/150	170
		ఫ్రాక్చర్	కె.వి	85	105	150/160	185
6	తక్కువ సమయం కరెంట్‌ను తట్టుకుంటుంది	ప్రధాన సర్క్యూట్	kA	25/2సె
		ఎర్తింగ్ సర్క్యూట్	kA	25/2సె
7	కరెంట్‌ను తట్టుకునే స్థాయి (పీక్)		kA	63			50
8	కరెంట్ బదిలీ అని రేట్ చేయబడింది		A	1300-1700
9	రేటెడ్ లోడ్ సర్క్యూట్ మేకింగ్ కరెంట్		A	630
10	రేట్ చేయబడిన కేబుల్(లైన్) ఛార్జింగ్ బ్రేకింగ్ కరెంట్		A	అక్టోబర్-50
11	లోడ్ ట్రాన్స్‌ఫార్మర్ బ్రేకింగ్ కరెంట్ లేదు		A	20
12	ఎర్తింగ్ ఫాల్ట్‌లో కేబుల్ ఛార్జ్ కరెంట్ విరిగిపోతుంది		A	100			80
13	రేట్ చేయబడిన షార్ట్ సర్క్యూట్ బ్రేకింగ్ కరెంట్ (పీక్)		kA	20
14	రేటెడ్ షార్ట్ సర్క్యూట్ మేకింగ్ కరెంట్ (పీక్)		kA	63			50
15	రక్షణ స్థాయి			IP4X
16	లోడ్ బ్రేక్ స్విచ్ జీవితం		సార్లు	5000
17	ఎర్తింగ్ స్విచ్ లైఫ్		సార్లు	5000
