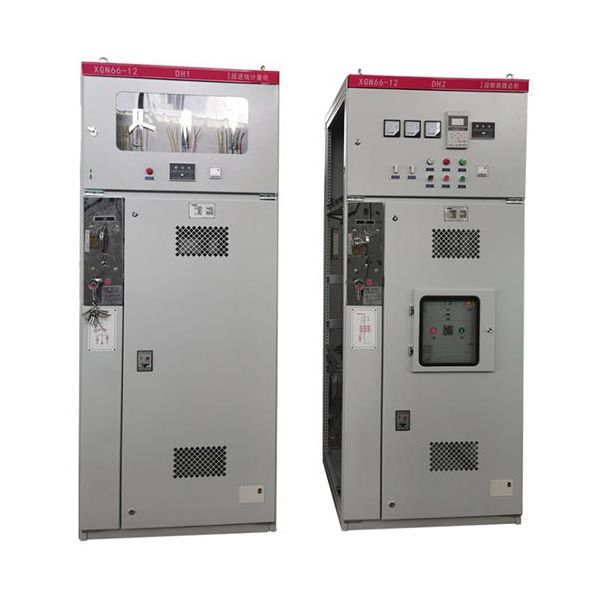

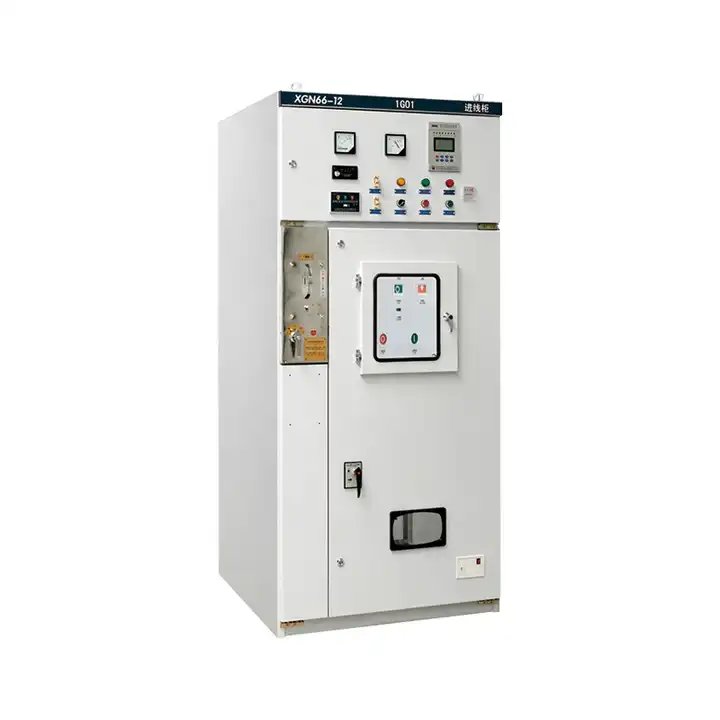

13.8KV MV HV ఎయిర్ ఇన్సులేటెడ్ స్విచ్‌గేర్

LiuGao అనేది 13.8KV MV HV ఎయిర్ ఇన్సులేటెడ్ స్విచ్‌గేర్ తయారీదారు, ఇది XGN66-12 మీడియం వోల్టేజ్ AC స్విచ్‌గేర్‌ను అందిస్తుంది. 3.6kV-35kV త్రీ-ఫేజ్ AC 50/60Hz సిస్టమ్ కోసం ప్రత్యేకంగా రూపొందించబడింది, ఈ స్థిర-రకం మెటల్-పరివేష్టిత స్విచ్‌గేర్ శక్తి శక్తి యొక్క సమర్థవంతమైన స్వీకరణ మరియు పంపిణీని సులభతరం చేస్తుంది. అధిక వోల్టేజ్ స్విచ్ గేర్‌లో నమ్మకమైన మరియు అత్యాధునిక పరిష్కారాల కోసం LiuGaoని విశ్వసించండి, వోల్టేజ్ అప్లికేషన్‌ల శ్రేణిలో సరైన పనితీరును నిర్ధారిస్తుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

Liugao సగర్వంగా ఒక ప్రీమియర్ హై వోల్టేజ్ స్విచ్ గేర్ సరఫరాదారుగా నిలుస్తుంది, XGN66-12 ఫిక్స్‌డ్-టైప్ క్లోజ్డ్ స్విచ్‌గేర్‌ను అత్యాధునిక సాంకేతికతకు సారాంశంగా పరిచయం చేసింది. శ్రేష్ఠత పట్ల మా నిబద్ధత ఈ అధునాతన స్విచ్‌గేర్‌లో ప్రతిబింబిస్తుంది, అధిక వోల్టేజ్ అప్లికేషన్‌లలో విశ్వసనీయత మరియు పనితీరు యొక్క అత్యున్నత ప్రమాణాలకు అనుగుణంగా రూపొందించబడింది. అధిక వోల్టేజ్ స్విచ్ గేర్ రంగంలో బెంచ్‌మార్క్‌ను సెట్ చేసే వినూత్న పరిష్కారాల కోసం లియుగావోను విశ్వసించండి. ఈ కొత్త తరం అధిక-వోల్టేజ్ ఎలక్ట్రికల్ ఉత్పత్తి GB3906 మరియు ఎలక్ట్రిక్ డిపార్ట్‌మెంట్ యొక్క DLT404తో సహా జాతీయ ప్రమాణాలతో సజావుగా సమలేఖనం చేయబడింది, అదే సమయంలో 1KV నుండి 52KV వరకు ఉండే AC మెటల్-పరివేష్టిత స్విచ్‌గేర్ మరియు నియంత్రణ పరికరాల కోసం కఠినమైన అంతర్జాతీయ ప్రమాణం IEC62271ని కలిగి ఉంటుంది.

ఈ స్విచ్ గేర్ దాని కాంపాక్ట్ డిజైన్‌తో కొత్త ప్రమాణాన్ని సెట్ చేస్తుంది, సంప్రదాయ స్విచ్ గేర్‌తో పోలిస్తే 50% స్థలాన్ని మాత్రమే తీసుకుంటుంది. సర్క్యూట్ బ్రేకర్, ఒక కీలక భాగం, అసాధారణమైన విశ్వసనీయత మరియు పనితీరును కలిగి ఉంది, దాని విశ్వసనీయత మరియు సరళతకు ప్రసిద్ధి చెందిన బలమైన "ఫైవ్ యాంటీ" ఇంటర్‌లాకింగ్ మెకానిజంను కలిగి ఉంటుంది.

3.6kV, 7.2kV, మరియు 12kV త్రీ-ఫేజ్ AC 50Hz సింగిల్ బస్ సెగ్మెంట్లలో ఇండోర్ ఉపయోగం కోసం రూపొందించబడిన ఈ స్విచ్ గేర్ విద్యుత్ శక్తి యొక్క అతుకులు మరియు పంపిణీని సులభతరం చేస్తుంది. దీని బహుళ సామర్థ్యాలు, సర్క్యూట్ నియంత్రణ, రక్షణ మరియు పర్యవేక్షణను కలిగి ఉంటాయి, పవర్ ప్లాంట్లు, సబ్‌స్టేషన్‌లు, పారిశ్రామిక మరియు మైనింగ్ సంస్థలు, ఎత్తైన భవనాలు మరియు రింగ్ ప్రధాన యూనిట్‌లతో కూడిన రింగ్ నెట్‌వర్క్ క్యాబినెట్‌లలో కూడా విభిన్న సెట్టింగ్‌లలో విస్తరణ కోసం బహుముఖంగా అందించబడతాయి.

జాతీయ మరియు అంతర్జాతీయ ప్రమాణాలకు కట్టుబడి ఉండాలనే నిబద్ధత, అధిక వోల్టేజ్ స్విచ్‌గేర్‌లో విశ్వసనీయమైన, అధిక-పనితీరు మరియు సాంకేతికంగా అధునాతన పరిష్కారాన్ని అందించడంలో లియుగావో యొక్క అంకితభావాన్ని నొక్కి చెబుతుంది.

13.8KV MV HV ఎయిర్ ఇన్సులేటెడ్ స్విచ్ గేర్ ఆపరేటింగ్ ఎన్విరాన్మెంట్

1. గరిష్ట ఉష్ణోగ్రత 40 డిగ్రీలకు మించకూడదు, కనిష్ట ఉష్ణోగ్రత -25 డిగ్రీల కంటే ఎక్కువ కాదు

2. సాపేక్ష ఆర్ద్రత: రోజువారీ సగటు 95% కంటే ఎక్కువ కాదు, నెలవారీ సగటు 90% కంటే ఎక్కువ ఎత్తులో 1000m మించకూడదు (కాలక్రమేణా తయారీదారుని సంప్రదించవచ్చు)

3. అగ్ని, పేలుడు, భారీ కాలుష్యం, రసాయన తుప్పు మరియు తీవ్రమైన షాక్ సైట్లు లేవు.

13.8KV MV HV ఎయిర్ ఇన్సులేటెడ్ స్విచ్ గేర్ లక్షణాలు

క్యూబికల్, వెల్డింగ్ లేకుండా సమీకరించబడిన నిర్మాణం, అధిక యాంత్రిక బలం మరియు కళాత్మక రూపాన్ని ప్రదర్శిస్తుంది, ఇది అధిక వోల్టేజ్ స్విచ్‌గేర్‌కు ఆదర్శవంతమైన పరిష్కారం.

వెనుక ఎగువ భాగం GN30-12 రోటరీ డిస్‌కనెక్ట్ స్విచ్‌కు అంకితం చేయబడింది, అయితే దిగువ భాగం GN19-12C డిస్‌కనెక్ట్ స్విచ్‌ను కలిగి ఉంటుంది. మెకానికల్ ఇంటర్‌లాక్ పరికరం, పేర్కొన్న విధానాలను అనుసరించి నిర్వహించబడుతుంది, అధిక వోల్టేజ్ స్విచ్ గేర్‌లోని సిబ్బంది మరియు సామగ్రి రెండింటికీ నమ్మకమైన భద్రతా రక్షణను నిర్ధారిస్తుంది.

ఉపయోగించిన ప్రధాన స్విచ్ ఒక మోనోబ్లాక్ రకం, ఇది ZN63-12 (VS1-12) మరియు VD4-12 వంటి ఎంపికలను అందిస్తుంది, ఇది అధిక వోల్టేజ్ స్విచ్ గేర్ యొక్క బహుముఖ ప్రజ్ఞ మరియు కార్యాచరణను మెరుగుపరుస్తుంది.

ప్రధాన స్విచ్‌లు, డిస్‌కనెక్టర్లు మరియు క్యూబికల్ డోర్‌ల మధ్య ఇంటర్‌లాక్‌లలో తప్పనిసరి మెకానికల్ లాకింగ్ పద్ధతిని ఉపయోగించడం ద్వారా, సిస్టమ్ 'ఫైవ్-ప్రూఫ్' ఇంటర్‌లాక్ ఫంక్షన్‌కు అనుగుణంగా ఉంటుంది. ఈ ఫీచర్ రింగ్ మెయిన్ యూనిట్‌తో యాదృచ్ఛిక కలయికలను అనుమతిస్తుంది, అధిక వోల్టేజ్ స్విచ్ గేర్ యొక్క ఆపరేషన్‌లో మెరుగైన వశ్యత మరియు భద్రతను నిర్ధారిస్తుంది.

13.8KV MV HV ఎయిర్ ఇన్సులేటెడ్ స్విచ్ గేర్ స్పెసిఫికేషన్

స్విచ్ గేర్ యొక్క ప్రధాన సాంకేతిక పారామితులు మరియు భాగాల నమూనాలు

నం.	అంశం	యూనిట్	సాంకేతిక పారామితులు
1	రేట్ చేయబడిన వోల్టేజ్	కె.వి	3.6,7.2,12
2	రేట్ చేయబడిన పవర్ ఫ్రీక్వెన్సీ వోల్టేజీని తట్టుకుంటుంది	కె.వి	నేల, అదే: 42; పగులు: 45
3	రేట్ చేయబడిన మెరుపు ప్రేరణ వోల్టేజీని తట్టుకుంటుంది	కె.వి	నేల, అదే: 75; పగులు:85
4	రేట్ ఫ్రీక్వెన్సీ	Hz	50
5	రేట్ చేయబడిన కరెంట్	A	6,301,250
6	రేట్ చేయబడిన షార్ట్ సర్క్యూట్ బ్రేకింగ్ కరెంట్ (పీక్)	కె.వి	20,25,31.5
7	రేట్ చేయబడిన షార్ట్ సర్క్యూట్ క్లోజింగ్ కరెంట్ (పీక్)	కె.వి	50,63,80.
8	రేట్ చేయబడిన డైనమిక్ స్టేబుల్ కరెంట్ (పీక్)	కె.వి	50,63,80
9	మెరుపు విద్యుత్ స్థిర కరెంట్ 4S(RMS)	కె.వి	20,25,31.5
10	రక్షణ తరగతి	聽	1P2X
11	కొలతలు (W బ్రెయిన్ D బ్రెయిన్ హెచ్)	మి.మీ	900X1000X2300
12	బరువు	కిలొగ్రామ్	-600

ZN63-12 రకం వాక్యూమ్ సర్క్యూట్ బ్రేకర్ యొక్క ప్రధాన సాంకేతిక పారామితులు

నం.	అంశం	యూనిట్	సాంకేతిక పారామితులు
1	రేట్ చేయబడిన వోల్టేజ్	కె.వి	12
2	రేట్ చేయబడిన కరెంట్	A	6,301,250
3	రేట్ చేయబడిన షార్ట్ సర్క్యూట్ బ్రేకింగ్ కరెంట్	కె.వి	20,25,31.5
4	రేట్ చేయబడిన షార్ట్ సర్క్యూట్ క్లోజింగ్ కరెంట్	ది	50,63,80
5	రేట్ చేయబడిన స్వల్ప-సమయం తట్టుకునే కరెంట్ (4S ప్రభావవంతమైన విలువ)	ది	20.25,31.5
6	రేటెడ్ పీక్ స్టాండ్ కరెంట్ (పీక్)	ది	50,63,80
7	మెకానికల్ లైఫ్	సమయం	10000
8	రేట్ చేయబడిన షార్ట్-టైమ్ బ్రేకింగ్ కరెంట్ బ్రేకింగ్ టైమ్స్	సమయం	50
9	రేట్ చేయబడిన ఆపరేటింగ్ క్రమం		o-0.3s-c O-180s-C o
10	తల దూరాన్ని సంప్రదించండి	మి.మీ	11± 1
11	కాంటాక్ట్ స్ట్రోక్‌ను సంప్రదించండి	మి.మీ	4± 0.5
12	ఇంటర్‌ఫేస్ మధ్య దూరం	మి.మీ	210
13	ప్రారంభ వేగం	కుమారి	1.2 ± 0.2
14	ముగింపు వేగం	కుమారి	0.6 ± 0.2
15	ప్రారంభ సమయం	కుమారి	≤60
16	ముగింపు సమయం	కుమారి	≤75
17	మూడు - దశ ప్రారంభ సమకాలీకరణ	కుమారి	≤2
18	క్లోజింగ్ బౌన్స్	కుమారి	≤2
19	లూప్ నిరోధకత	µΩ	≤45
20	సంప్రదింపు తల యొక్క సంచిత అనుమతించదగిన దుస్తులు మందం	మి.మీ	3
