మీడియం వోల్టేజ్ SF6 పూర్తిగా ఇన్సులేటెడ్ సీల్డ్ ఎలక్ట్రికల్ రింగ్ మెయిన్ యూనిట్ కాంపాక్ట్ స్విచ్ గేర్

ఈ మీడియం వోల్టేజ్ SF6 పూర్తిగా ఇన్సులేటెడ్ సీల్డ్ ఎలక్ట్రికల్ రింగ్ మెయిన్ యూనిట్ కాంపాక్ట్ స్విచ్‌గేర్ లుగావో యొక్క ప్రధాన ఉత్పత్తి. పూర్తిగా మూసివేసిన, నిర్వహణ-రహిత డిజైన్‌ను కలిగి ఉంది, ఇది ప్రపంచవ్యాప్తంగా 12kV, 24kV మరియు 36kV పవర్ గ్రిడ్‌లకు విద్యుత్ పంపిణీని అందిస్తుంది. ఈ రింగ్ ప్రధాన యూనిట్ CE, ISO మరియు IEC వంటి అంతర్జాతీయ ధృవపత్రాలకు కూడా అనుగుణంగా ఉంటుంది. ప్రొఫెషనల్ ఎలక్ట్రికల్ స్విచ్ గేర్ సరఫరాదారుగా, లుగావో యొక్క SF6-ఇన్సులేటెడ్ స్విచ్ గేర్ బాహ్య వాతావరణం నుండి అన్ని అధిక-వోల్టేజ్ భాగాలను పూర్తిగా వేరు చేస్తుంది. దాని మెటల్-పరివేష్టిత నిర్మాణం భూగర్భ సబ్‌స్టేషన్‌ల నుండి తీరప్రాంత సౌకర్యాల వరకు అత్యంత డిమాండ్ ఉన్న పరిస్థితుల్లో సురక్షితమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది.

ప్రధాన సాంకేతిక పారామితులు

సాధారణ పథకం రేఖాచిత్రం:

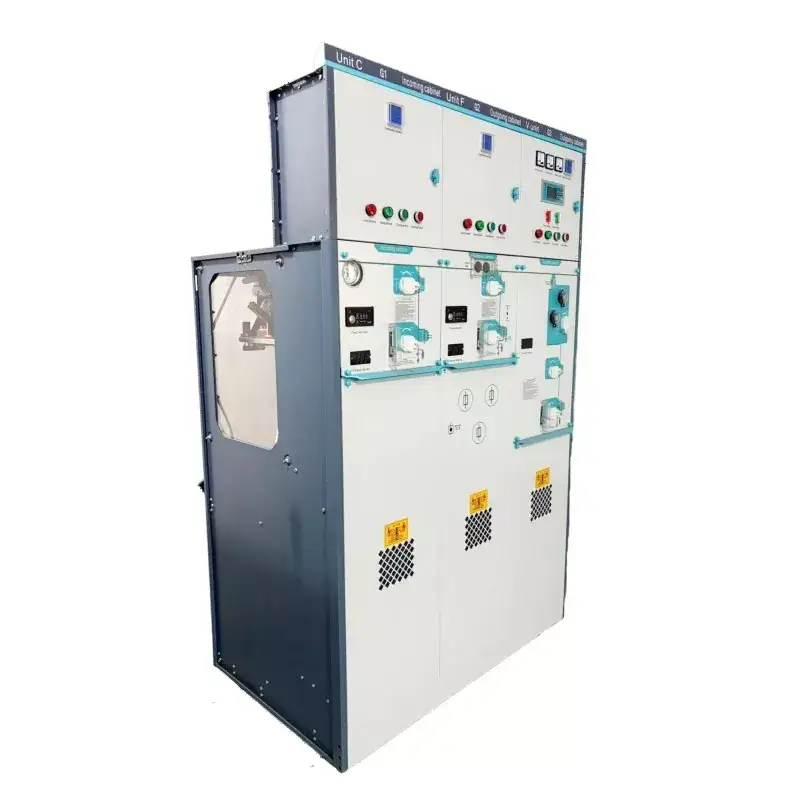

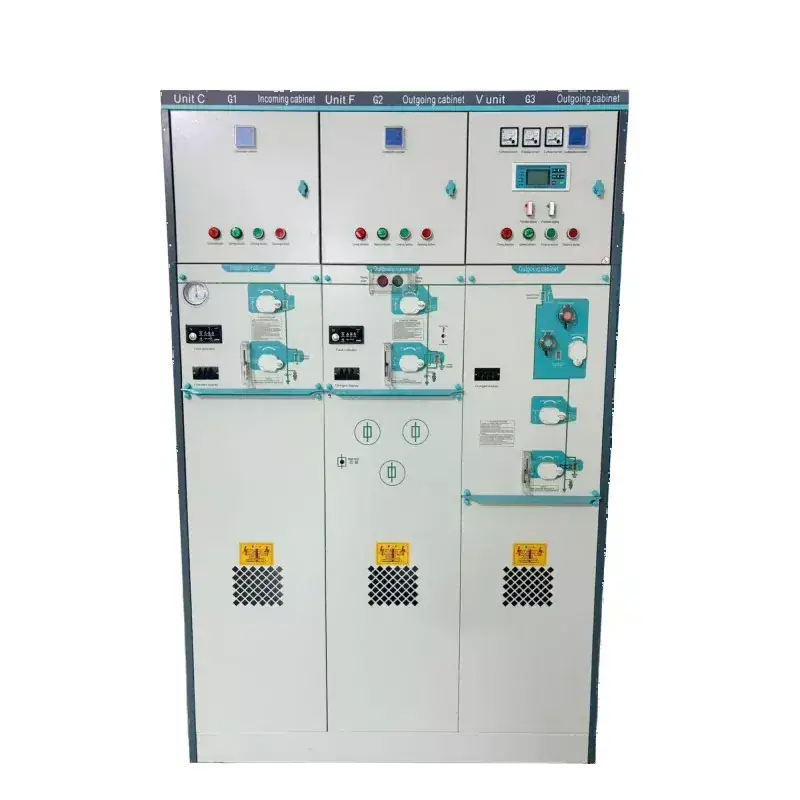

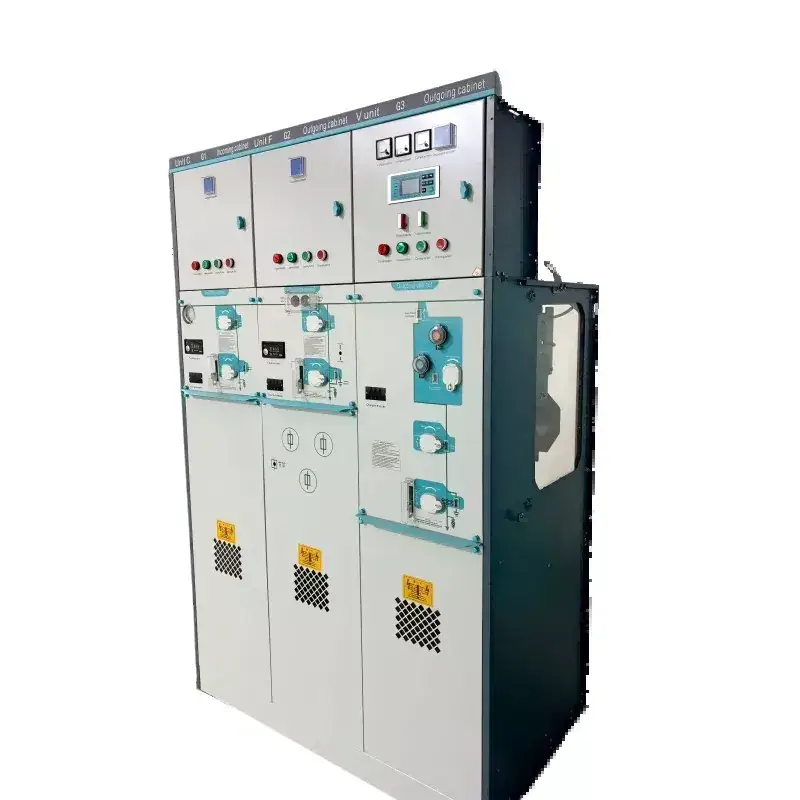

ఉత్పత్తి వివరాలు:

ఈ రింగ్ ప్రధాన యూనిట్ ప్రత్యేకత ఏమిటి?

1. నిజమైన పూర్తి ఇన్సులేషన్ డిజైన్

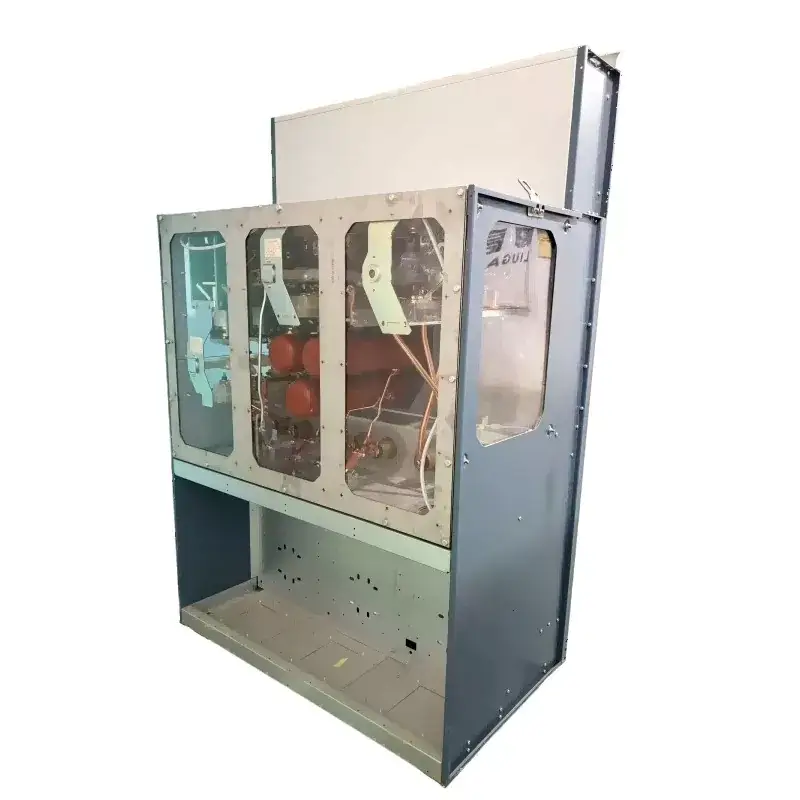

సాంప్రదాయ ఎయిర్-ఇన్సులేటెడ్ స్విచ్ గేర్ వలె కాకుండా, లుగావో యొక్క మీడియం వోల్టేజ్ SF6 పూర్తిగా ఇన్సులేటెడ్ సీల్డ్ ఎలక్ట్రికల్ రింగ్ మెయిన్ యూనిట్ కాంపాక్ట్ స్విచ్ గేర్‌లు పూర్తిగా సీల్డ్ స్టెయిన్‌లెస్ స్టీల్ ట్యాంక్‌లో లేజర్-వెల్డెడ్ టెక్నాలజీని ఉపయోగించి తయారు చేయబడతాయి. లోడ్ స్విచ్‌లు, వాక్యూమ్ సర్క్యూట్ బ్రేకర్‌లు, గ్రౌండింగ్ స్విచ్‌లు మరియు ప్రధాన బస్‌బార్‌లతో సహా అన్ని లైవ్ కాంపోనెంట్‌లు SF6 గ్యాస్‌తో పూర్తిగా సీలు చేయబడ్డాయి. ఈ గ్యాస్-ఇన్సులేటెడ్ స్విచ్ గేర్ అధిక రక్షణ రేటింగ్‌ను కలిగి ఉంది, తేమ మరియు సంక్షేపణం, దుమ్ము మరియు గాలిలో కాలుష్య కారకాల వంటి కఠినమైన వాతావరణాలకు పూర్తిగా నిరోధకతను కలిగి ఉంటుంది.

2. కాంపాక్ట్ డిజైన్, చిన్న మరియు సున్నితమైన పరిమాణం: ఈ కాంపాక్ట్ స్విచ్ గేర్ ఫ్లోర్ స్పేస్‌ను గణనీయంగా తగ్గిస్తుంది. దీని మాడ్యులర్ డిజైన్ చిన్న పాదముద్రను కొనసాగిస్తూ వివిధ కాన్ఫిగరేషన్ ఎంపికలను అనుమతిస్తుంది, ఇది భూగర్భ విద్యుత్ పంపిణీ నెట్‌వర్క్‌లు, కాంపాక్ట్ సబ్‌స్టేషన్‌లు మరియు స్థల నిర్బంధిత పారిశ్రామిక సౌకర్యాలకు అనుకూలంగా ఉంటుంది.

3. నిర్వహణ-రహిత ఆపరేషన్: ఈ పూర్తిగా మూసివున్న స్విచ్ గేర్ అధిక-వోల్టేజ్ భాగాల యొక్క సాధారణ నిర్వహణ అవసరాన్ని తొలగిస్తుంది. అందువల్ల, ఈ SF6-ఇన్సులేటెడ్ స్విచ్‌గేర్‌కు దాని 30-సంవత్సరాల డిజైన్ జీవితంలో గ్యాస్ భర్తీ అవసరం లేదు.

అందుబాటులో ఉన్న కాన్ఫిగరేషన్‌లు

ఈ మీడియం వోల్టేజ్ SF6 పూర్తిగా ఇన్సులేట్ చేయబడిన సీల్డ్ ఎలక్ట్రికల్ రింగ్ మెయిన్ యూనిట్ కాంపాక్ట్ స్విచ్‌గేర్ విభిన్న అప్లికేషన్ అవసరాలను పరిష్కరించడానికి అనేక రకాల ఫంక్షనల్ మాడ్యూల్స్‌ను కలిగి ఉంది, నిర్దిష్ట కస్టమర్ అవసరాల ఆధారంగా సౌకర్యవంతమైన కాన్ఫిగరేషన్‌ను అనుమతిస్తుంది:

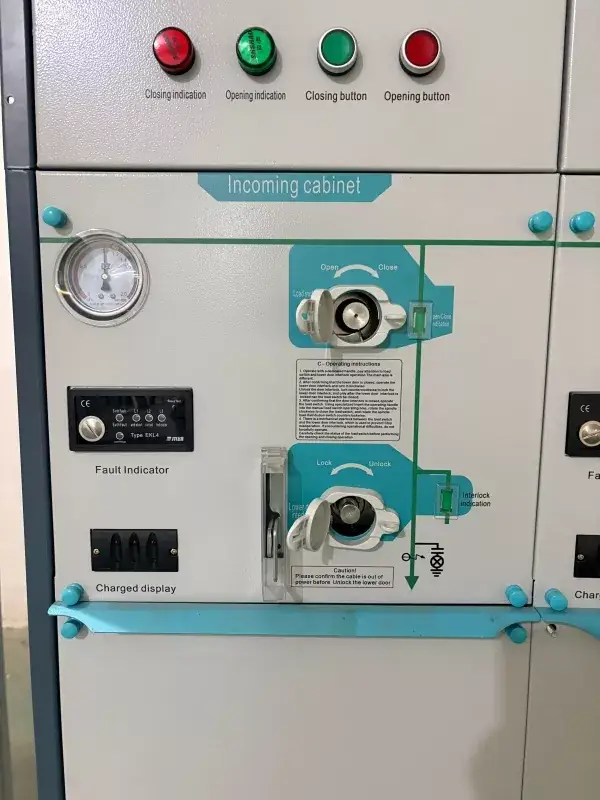

1.  C మాడ్యూల్ – లోడ్ స్విచ్ యూనిట్

   మూడు-స్థాన లోడ్ స్విచ్ (మేక్-బ్రేక్-ఎర్త్) ఫీచర్‌లు

   ట్రాన్స్ఫార్మర్ రక్షణ మరియు కేబుల్ మార్పిడి కార్యకలాపాల కోసం రూపొందించబడింది

   ఒక సమగ్ర పరిశీలన విండో ద్వారా బ్రేక్ పొజిషన్ కనిపిస్తుంది

2. F మాడ్యూల్ - LBS-ఫ్యూజ్ కాంబినేషన్ యూనిట్

   ఫ్యూజ్-ఆధారిత రక్షణతో లోడ్ స్విచ్‌ను అనుసంధానిస్తుంది

   ట్రిగ్గర్ పిన్ మెకానిజం ద్వారా మూడు-దశల ట్రిప్పింగ్ కార్యాచరణను అందిస్తుంది

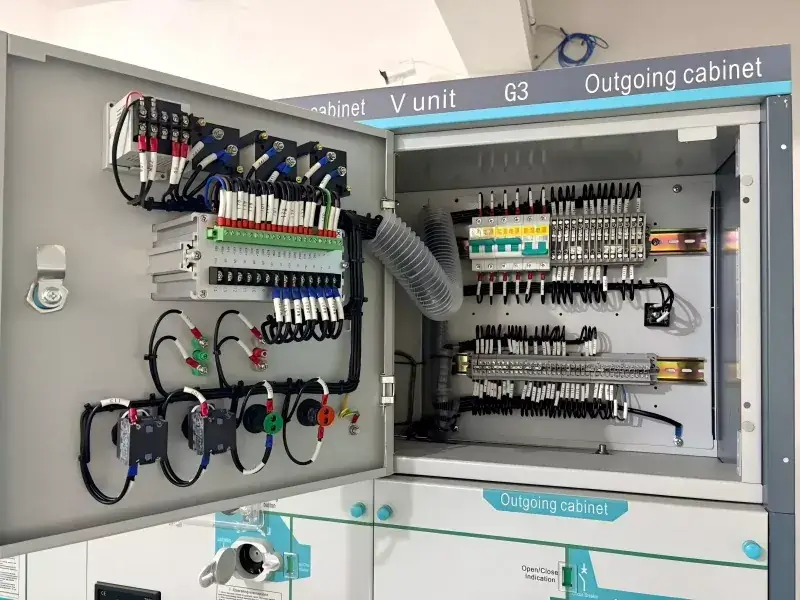

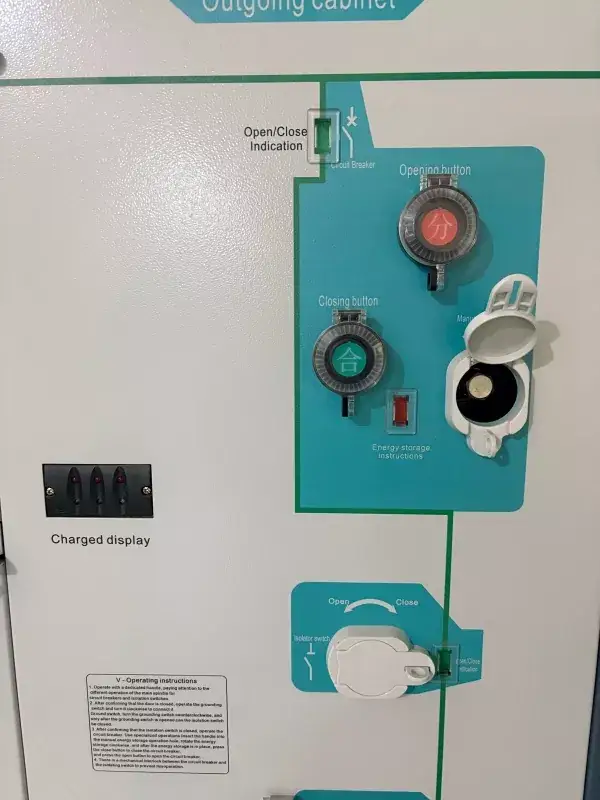

3. V మాడ్యూల్ - వాక్యూమ్ సర్క్యూట్ బ్రేకర్ యూనిట్

   కేబుల్స్ మరియు ట్రాన్స్‌ఫార్మర్ల రక్షణ కోసం వాక్యూమ్ సర్క్యూట్ బ్రేకర్‌ను ఉపయోగిస్తుంది

   తరచుగా మారే ఆపరేషన్లు అవసరమయ్యే అప్లికేషన్‌లకు అనుకూలం

   ఐచ్ఛిక ఇంటిగ్రేటెడ్ ప్రొటెక్షన్ రిలేకు మద్దతు ఇస్తుంది

4. D మాడ్యూల్ - డైరెక్ట్ కేబుల్ కనెక్షన్

   స్విచ్చింగ్ ఉపకరణం లేకుండా నేరుగా కేబుల్ కనెక్షన్‌ను అందిస్తుంది

   నాన్-స్విచ్డ్ ఫీడర్‌లు లేదా బస్‌బార్ రైసర్ అప్లికేషన్‌ల కోసం ఉద్దేశించబడింది

5. M మాడ్యూల్ - మీటరింగ్ యూనిట్

   కొలత ప్రయోజనాల కోసం వోల్టేజ్ మరియు కరెంట్ ట్రాన్స్ఫార్మర్లతో అమర్చారు

మౌంటు ఇన్‌స్ట్రుమెంటేషన్ కోసం టెస్ట్ టెర్మినల్స్ మరియు ఇంటర్‌ఫేస్‌లను కలిగి ఉంటుంది

తరచుగా అడిగే ప్రశ్నలు (FAQ)

ప్రశ్న 1: రింగ్ మెయిన్ యూనిట్ అంటే ఏమిటి?

సమాధానం 1: ఈ మీడియం వోల్టేజ్ SF6 పూర్తిగా ఇన్సులేట్ చేయబడిన సీల్డ్ ఎలక్ట్రికల్ రింగ్ మెయిన్ యూనిట్ కాంపాక్ట్ స్విచ్ గేర్ అనేది 12kV, 24kV మరియు 36kV పవర్ డిస్ట్రిబ్యూషన్‌కు అనువైన కాంపాక్ట్ గ్యాస్-ఇన్సులేటెడ్ స్విచ్ గేర్. రింగ్ ప్రధాన యూనిట్ SF6 గ్యాస్‌ను కలిగి ఉన్న పూర్తిగా సీల్డ్ స్టెయిన్‌లెస్ స్టీల్ ట్యాంక్‌ను ఉపయోగిస్తుంది, ఇది లోడ్ స్విచ్‌లు మరియు వాక్యూమ్ సర్క్యూట్ బ్రేకర్‌లతో సహా అన్ని అధిక-వోల్టేజ్ భాగాలను ఇన్సులేట్ చేస్తుంది.

ప్రశ్న 2: ఈ రింగ్ ప్రధాన యూనిట్ కోసం ఏ కాన్ఫిగరేషన్‌లు అందుబాటులో ఉన్నాయి?

సమాధానం 2: ఈ కాంపాక్ట్ స్విచ్ గేర్ మాడ్యులర్ కాన్ఫిగరేషన్‌లను అందిస్తుంది:

మాడ్యూల్ సి: కేబుల్ మరియు ట్రాన్స్‌ఫార్మర్ స్విచింగ్ కోసం లోడ్ స్విచ్ యూనిట్

మాడ్యూల్ F: ట్రాన్స్‌ఫార్మర్ రక్షణ కోసం స్విచ్-ఫ్యూజ్ కలయికను లోడ్ చేయండి

మాడ్యూల్ V: తరచుగా ఆపరేషన్ కోసం వాక్యూమ్ సర్క్యూట్ బ్రేకర్

మాడ్యూల్ D: నాన్-స్విచింగ్ ఫీడర్‌ల కోసం డైరెక్ట్ కేబుల్ కనెక్షన్

మాడ్యూల్ M: వోల్టేజ్ మరియు కరెంట్ ట్రాన్స్‌ఫార్మర్‌లతో మీటరింగ్ యూనిట్

ప్రశ్న 3: భవిష్యత్తులో ఈ రింగ్ ప్రధాన యూనిట్‌ని విస్తరించవచ్చా?

సమాధానం 3: అవును, అదనపు రింగ్ ప్రధాన యూనిట్ మాడ్యూల్‌లను గ్యాస్-ఇన్సులేటెడ్ బస్‌బార్ కనెక్టర్లను ఉపయోగించి కనెక్ట్ చేయవచ్చు.

ప్రశ్న 4: ఏ భద్రతా లక్షణాలు చేర్చబడ్డాయి?

జవాబు 4: మెకానికల్ ఇంటర్‌లాక్‌లు, అంతర్గత ఆర్క్ వర్గీకరణ, ఒత్తిడి విడుదల, గ్రౌండింగ్ స్విచ్.

ప్రశ్న 5: డెలివరీ సమయం ఎంత?

సమాధానం 5:స్టాండర్డ్ కాన్ఫిగరేషన్‌లు స్టాక్‌లో ఉన్నాయి; అనుకూలీకరించిన నమూనాలు సుమారు 20 రోజులు పడుతుంది. అత్యవసర అవసరాల కోసం, దయచేసి సంప్రదించండి
