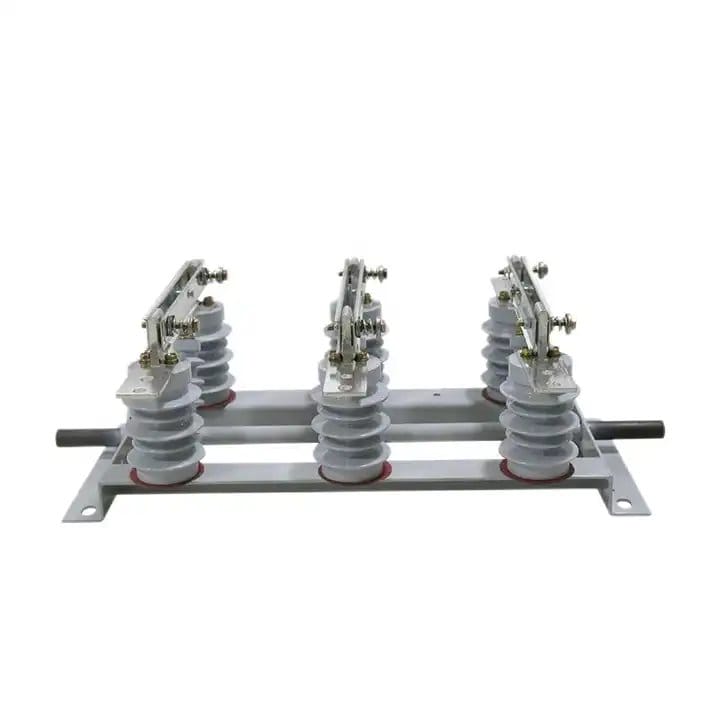

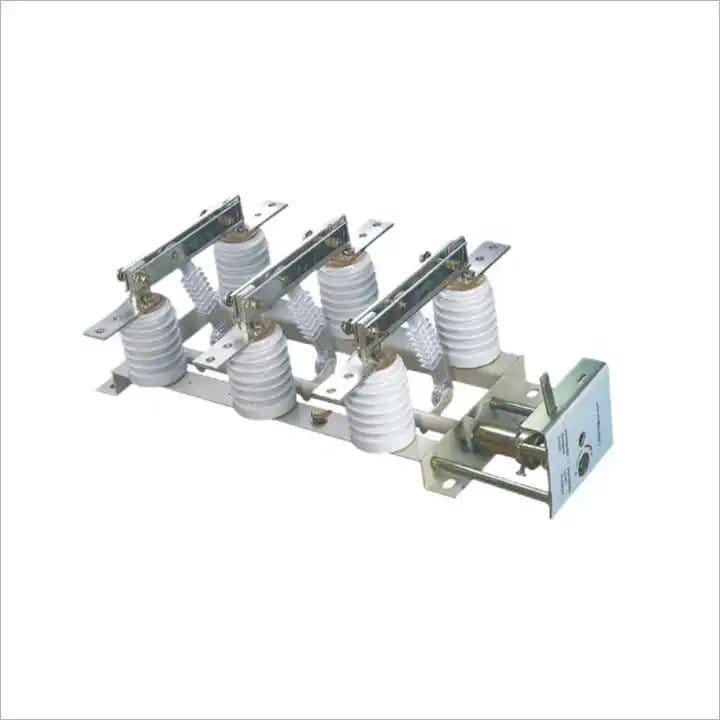

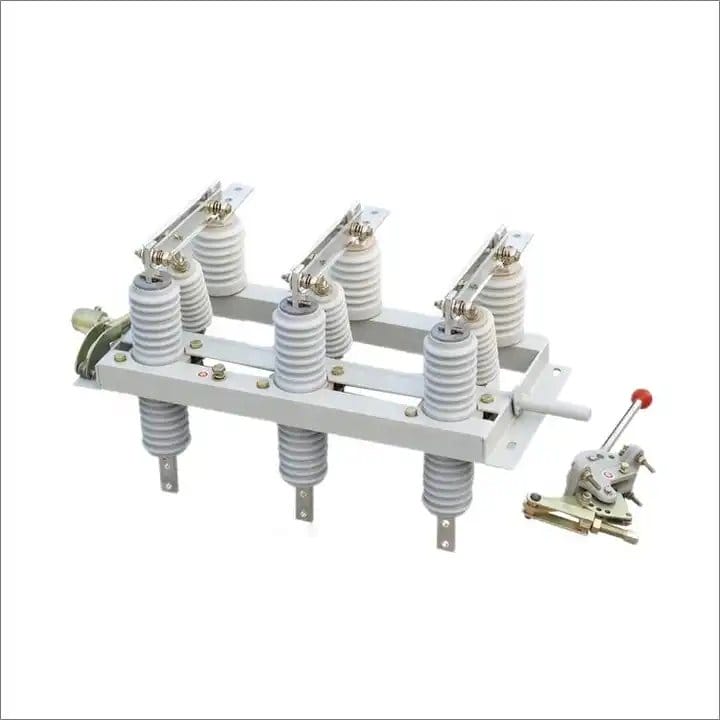

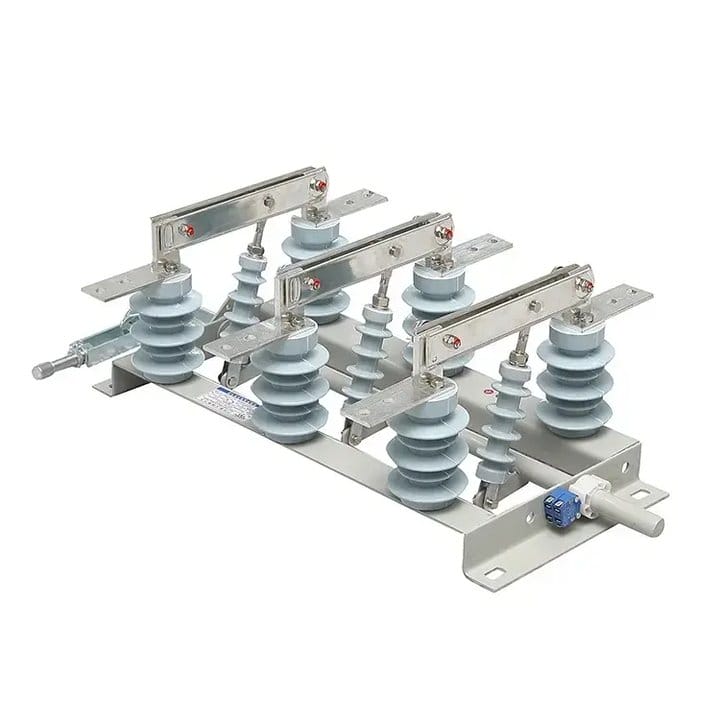

24KV ఇండోర్ టైప్ డిస్‌కనెక్ట్ స్విచ్

LuGao 24KV ఇండోర్ టైప్ డిస్‌కనెక్ట్ స్విచ్‌ల యొక్క ప్రత్యేక తయారీదారుగా గర్విస్తుంది. GN19-12(C) ఇండోర్ హై-వోల్టేజ్ డిస్‌కనెక్ట్ స్విచ్ AC 50/60Hzతో 12kV రేట్ వోల్టేజ్‌తో పనిచేసే పవర్ సిస్టమ్‌ల కోసం ఖచ్చితంగా రూపొందించబడింది. దీని రూపకల్పన CS6-1 మాన్యువల్-ఆపరేటింగ్ మెకానిజంను కలిగి ఉంటుంది, ఇది ఎటువంటి లోడ్ లేని పరిస్థితుల్లో సర్క్యూట్‌లను విచ్ఛిన్నం చేయడానికి మరియు తయారు చేయడానికి నిర్దిష్ట ప్రయోజనాన్ని అందిస్తుంది. కాలుష్య రకం, అధిక-ఎత్తు రకం మరియు శక్తిని సూచించే రకం వంటి అదనపు వైవిధ్యాలతో, ఈ స్విచ్ విభిన్న పర్యావరణ మరియు కార్యాచరణ అవసరాలకు అనుగుణంగా రూపొందించబడింది, వివిధ సెట్టింగ్‌లలో సరైన పనితీరు మరియు అనుకూలతను నిర్ధారిస్తుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

లుగావో అనేది 24KV ఇండోర్ టైప్ డిస్‌కనెక్ట్ స్విచ్ సరఫరాదారు.GN19-12/400, 630, 1000, 1250 రకం ఇండోర్ డిస్‌కనెక్ట్ స్విచ్ ప్రతి దశకు రెండు పిల్లర్ ఇన్సులేటర్‌ల ద్వారా బేస్‌కు భద్రపరచబడిన వాహక భాగాన్ని కలిగి ఉంటుంది. (GN19-12C/400, 630, 1000, 1250 రకంలో ఒక పిల్లర్ ఇన్సులేటర్ మరియు ఒక పింగాణీ కేసింగ్ ఇన్సులేటర్ ఉన్నాయి.) మూడు దశలు సమాంతరంగా అమర్చబడి ఉంటాయి మరియు వాహక భాగం కాంటాక్ట్ కత్తులు మరియు కాంటాక్ట్ హోల్డర్‌ల (లేదా వాహక రాడ్‌ల) స్థిర పరిచయాలను కలిగి ఉంటుంది. . సంపర్క కత్తి యొక్క ప్రతి దశ టై ఇన్సులేటర్ మధ్యలో అనుసంధానించబడి ఉంటుంది, టై ఇన్సులేటర్ కుదురు యొక్క ఆధారంపై వ్యవస్థాపించబడుతుంది. స్పిండిల్ హ్యాండిల్ ద్వారా కనెక్ట్ చేసే రాడ్ (వినియోగదారు అందించినది) మరియు CS6-1 రకం కదిలే యంత్రాంగానికి లింక్ చేయబడింది.

కనెక్టింగ్ కాంటాక్ట్ నైఫ్ రెండు స్లాట్డ్ రాగి ప్లేట్ల నుండి నిర్మించబడింది, ఇది వేడి వెదజల్లే ప్రాంతం మరియు యాంత్రిక బలం రెండింటినీ పెంచుతుంది. ఈ డిజైన్ దిగువ ఉష్ణోగ్రతను తగ్గిస్తుంది మరియు ఇండోర్ డిస్‌కనెక్ట్ స్విచ్ యొక్క డైనమిక్ స్థిరత్వాన్ని మెరుగుపరుస్తుంది. కాంటాక్ట్ కత్తి యొక్క ఒక చివర బోల్ట్ (షా కారు) ఉపయోగించి కాంటాక్ట్ బ్లాక్‌కు (లేదా వాహక రాడ్‌పై) బిగించబడుతుంది. GN19-12/1000, 1250 మాగ్నెటిక్ లాకింగ్ ప్లేట్ యొక్క ఇన్‌స్టాలేషన్‌ను కలిగి ఉంది, ఇది పెద్ద షార్ట్-సర్క్యూట్ కరెంట్ సమయంలో రెండు గాడి కాంటాక్ట్ కత్తుల మధ్య ఆకర్షణను పెంచడానికి ఉపయోగపడుతుంది. GN19-12/400, 630 ఇండోర్ డిస్‌కనెక్ట్ స్విచ్‌లు కరెంట్ ద్వారా చిన్న పరిమితిని కలిగి ఉంటాయి, ఇది మాగ్నెటిక్ లాకింగ్ ప్లేట్ అవసరాన్ని తొలగిస్తుంది.

24KV ఇండోర్ టైప్ డిస్‌కనెక్ట్ స్విచ్ ఆపరేటింగ్ ఎన్విరాన్‌మెంట్

పరిసర ఉష్ణోగ్రత: -25°C ~ +40°C;

ఎత్తు: ≤1000మీ;

సాపేక్ష ఆర్ద్రత: రోజువారీ సగటు ≤95%, నెలవారీ సగటు ≤90%;

భూకంప తీవ్రత: ≤8 స్థాయి;

ఇన్‌స్టాలేషన్ స్థలాలు: అగ్ని, పేలుడు ప్రమాదం, తీవ్రమైన మురికి, రసాయన తుప్పు లేదా తీవ్రమైన కంపనం.

24KV ఇండోర్ టైప్ డిస్‌కనెక్ట్ స్విచ్ ఉత్పత్తి లక్షణాలు

టైప్ చేయండి	రేటెడ్ వోల్టేజ్ (kV)	రేట్ చేయబడిన కరెంట్ (A)	4s థర్మల్ స్టెబిలిటీ కరెంట్ (kA)	డైనమిక్ స్టెబిలిటీ కరెంట్ (kA)
GN19-12/400-12.5	12	400	12.5	31.5
GN19-12/630-20		630	20	50
GN19-12/1000-31.5		1000	31.5	80
GN19-12/1250-31.5		1250	31.5	80
GN19-12C/400-12.5		400	12.5	31.5
GN19-12C/630-20		630	20	50
GN19-12C/1000-31.5		1000	31.5	80
GN19-12C/1250-31.5		1250	31.5	80
