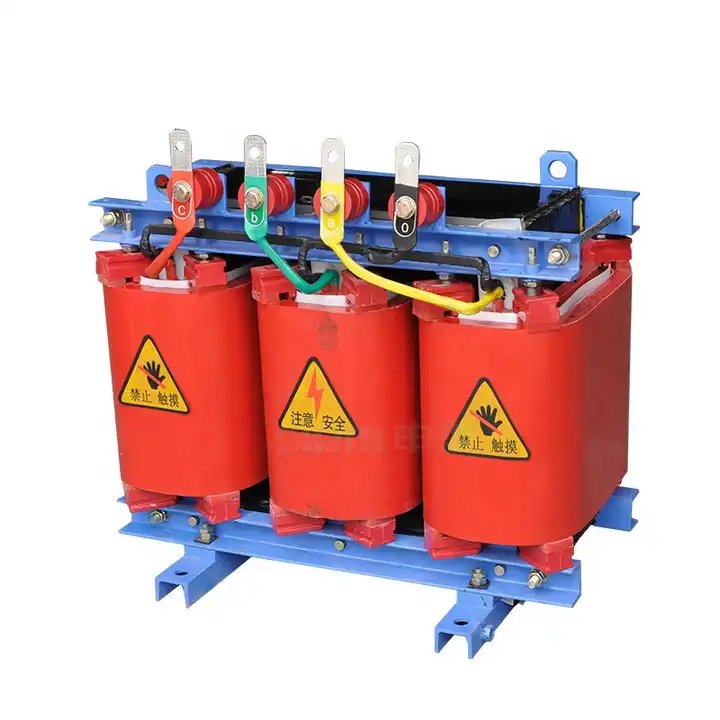

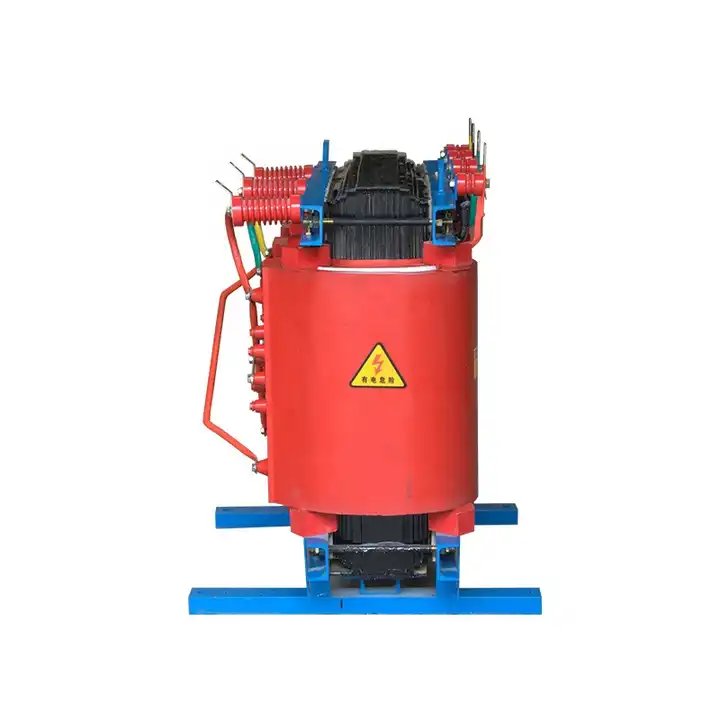

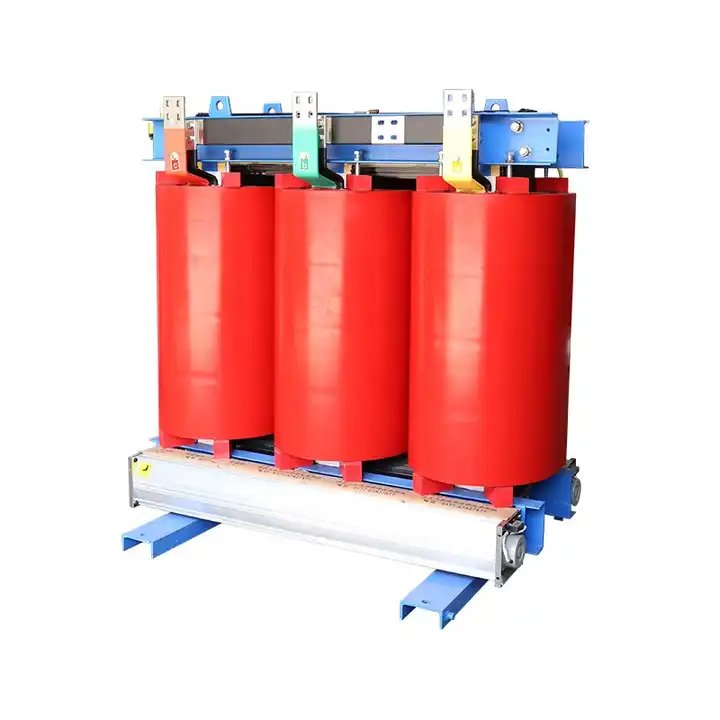

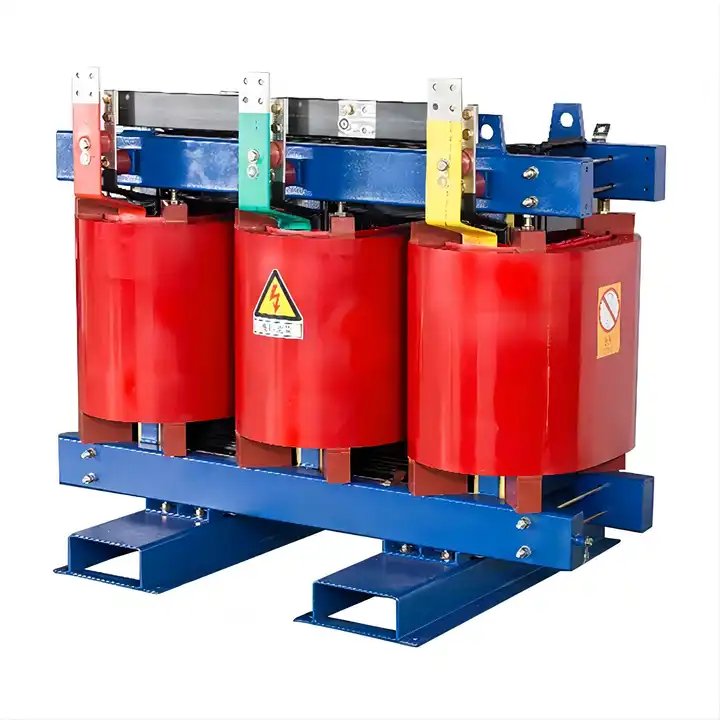

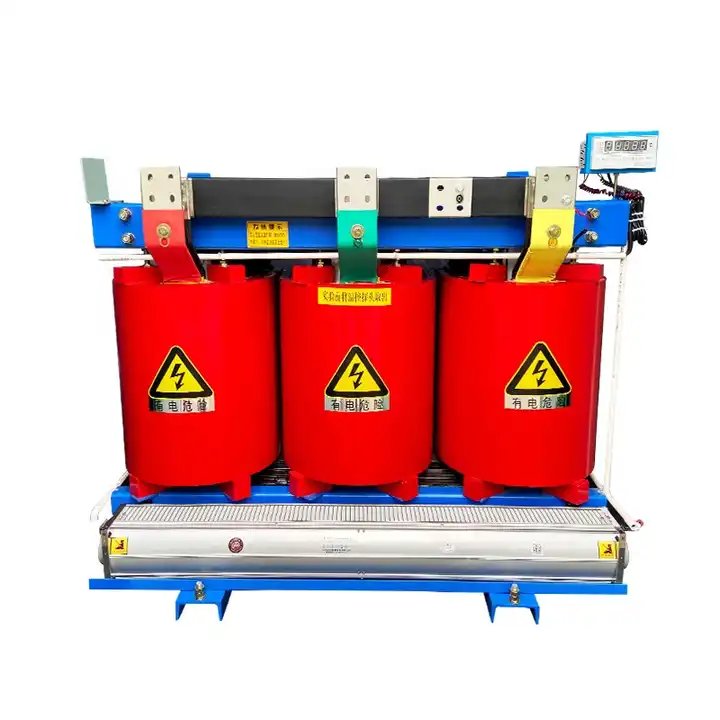

35KV హై ఫ్రీక్వెన్సీ వైర్ డ్రై రకాలు పవర్ ట్రాన్స్‌ఫార్మర్లు

లు గావో 35KV హై ఫ్రీక్వెన్సీ వైర్ డ్రై టైప్స్ పవర్ ట్రాన్స్‌ఫార్మర్స్ తయారీదారులు, IEC726 మరియు GB/T10228-1997 ప్రమాణాలకు అనుగుణంగా డ్రై టైప్ ట్రాన్స్‌ఫార్మర్, దాని ఆకర్షణీయమైన శ్రేణి లక్షణాల ద్వారా వర్గీకరించబడుతుంది. వీటిలో తక్కువ నష్టం, కాంపాక్ట్ మరియు తేలికపాటి నిర్మాణం మాత్రమే కాకుండా కనిష్ట శబ్ద స్థాయి, తేమ-ప్రూఫింగ్, అధిక మెకానికల్ బలం, జ్వాల నిరోధకత, బలమైన ఓవర్‌లోడ్ సామర్థ్యం మరియు తక్కువ స్థాయి పాక్షిక ఉత్సర్గ కూడా ఉన్నాయి. ఈ ట్రాన్స్‌ఫార్మర్‌లు పవర్ ట్రాన్స్‌మిషన్ మరియు డిస్ట్రిబ్యూషన్ సిస్టమ్‌లలో, ప్రత్యేకించి భారీ లోడ్ కేంద్రాలు మరియు కఠినమైన అగ్ని రక్షణ అవసరాలు ఉన్న ప్రదేశాలలో విస్తృత వినియోగాన్ని కనుగొంటాయి, వాటిని విభిన్న కార్యాచరణ వాతావరణాలకు బహుముఖ మరియు నమ్మదగిన ఎంపికగా చేస్తాయి.

విచారణ పంపండి

ఉత్పత్తి వివరణ

లు గావో అనేది డ్రై టైప్ ట్రాన్స్‌ఫార్మర్ సప్లయర్స్, నాన్-ఎన్‌క్యాప్సులేటెడ్ కాయిల్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్ దాని బహుముఖ లక్షణాల కోసం ప్రత్యేకంగా నిలుస్తుంది, భద్రత, విశ్వసనీయత, శక్తి సామర్థ్యం, అగ్ని రక్షణ మరియు పేలుడు నిరోధక లక్షణాలపై బలమైన ప్రాధాన్యతనిస్తుంది, అదనపు ప్రయోజనంతో పాటు సాధారణ నిర్వహణ. డ్రై టైప్ ట్రాన్స్‌ఫార్మర్ యొక్క సమర్థత నిశితంగా రూపొందించబడిన కాయిల్ స్ట్రక్చర్ మరియు వాక్యూమ్ ఇంప్రెగ్నేషన్ ట్రీట్‌మెంట్ ప్రాసెస్ ద్వారా మరింత మెరుగుపరచబడుతుంది, పాక్షిక ఉత్సర్గకు రోగనిరోధక శక్తిని నిర్ధారిస్తుంది మరియు దాని మొత్తం షెల్ఫ్ లైఫ్‌లో ఇన్సులేషన్ స్థాయిలలో ఎటువంటి క్షీణతను నివారిస్తుంది. నేషనల్ మెకానికల్ & ఇండస్ట్రియల్ బ్యూరో మరియు నేషనల్ పవర్ కంపెనీ రెండింటి ద్వారా కఠినమైన అర్హత ప్రక్రియలు డ్రై టైప్ ట్రాన్స్‌ఫార్మర్ జాతీయ ప్రమాణాలకు అనుగుణంగా ఉండటాన్ని నొక్కి చెబుతున్నాయి.

ఈ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్ కఠినమైన ఫైర్‌ఫ్రూఫింగ్ అవసరాలు, హెచ్చుతగ్గుల లోడ్లు, వెంటిలేషన్ లేకపోవడం, పరిమిత స్థలాలు, ధూళి మరియు తేమతో కూడిన డిమాండ్ వాతావరణాలకు అత్యంత అనుకూలతను కలిగి ఉంది. పవర్ ప్లాంట్ క్షేత్రాలు, సబ్‌వే వ్యవస్థలు, మెటలర్జికల్ సౌకర్యాలు, ఆసుపత్రులు, ఎత్తైన భవనాలు, షిప్పింగ్ కేంద్రాలు, రద్దీగా ఉండే నివాస ప్రాంతాలు మరియు పెట్రోకెమికల్ పరిశ్రమలు, న్యూక్లియర్ పవర్ స్టేషన్‌లు మరియు న్యూక్లియర్ సబ్‌మెరైన్‌ల వంటి ప్రత్యేక వాతావరణాలకు దీని బహుముఖ ప్రజ్ఞ విస్తరించింది. ప్రత్యేకించి, పవర్ ప్లాంట్ ఫీల్డ్‌లలో, నాన్-ఎన్‌క్యాప్సులేటెడ్ కాయిల్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్ భద్రత, విశ్వసనీయత మరియు శక్తి సామర్థ్యాన్ని నిర్వహించడంలో కీలక పాత్ర పోషిస్తుంది, ఇది స్టేషన్ యొక్క అవస్థాపనలో ఒక అనివార్యమైన భాగం. డ్రై టైప్ ట్రాన్స్‌ఫార్మర్ యొక్క దృఢమైన డిజైన్ మరియు సమగ్రమైన ఫీచర్‌లు వివిధ రకాల కార్యాచరణ దృశ్యాల ద్వారా ఎదురయ్యే ప్రత్యేక సవాళ్లను పరిష్కరించడానికి ఇది ఒక ఆదర్శవంతమైన పరిష్కారంగా, పవర్ స్టేషన్ యొక్క మొత్తం సామర్థ్యం మరియు భద్రతకు దోహదం చేస్తుంది.

35KV హై ఫ్రీక్వెన్సీ వైర్ డ్రై రకాలు పవర్ ట్రాన్స్‌ఫార్మర్స్ ఆపరేటింగ్ ఎన్విరాన్‌మెంట్

1.సముద్ర మట్టానికి ఎత్తు 1000మీ కంటే తక్కువ.

2.అత్యధిక గాలి ఉష్ణోగ్రత +40ºC

3.అత్యధిక రోజువారీ సగటు గాలి ఉష్ణోగ్రత +30ºC

4.అత్యధిక వార్షిక సగటు గాలి ఉష్ణోగ్రత+20v

5.అత్యల్ప బహిరంగ గాలి ఉష్ణోగ్రత-25ºC

6. ఇన్‌స్టాలేషన్ లొకేషన్: మంటలు లేదా పేలుడు ప్రమాదాలు, గణనీయమైన కాలుష్యం, రసాయన తుప్పు లేదా అధిక వైబ్రేషన్ లేని ప్రదేశాలలో ఇన్‌స్టాలేషన్‌కు అనుకూలం, ఇండోర్ లేదా అవుట్‌డోర్.

35KV హై ఫ్రీక్వెన్సీ వైర్ డ్రై రకాలు పవర్ ట్రాన్స్‌ఫార్మర్స్ లక్షణాలు

1.నిర్దిష్ట పరిమితుల్లో పనిచేయండి: +40ºC (అత్యధిక గాలి ఉష్ణోగ్రత), +30ºC (అత్యధిక రోజువారీ సగటు) మరియు +20ºC (అత్యధిక వార్షిక సగటు).

2.1000మీ కంటే తక్కువ ఎత్తులో ఉన్న డ్రై టైప్ ట్రాన్స్‌ఫార్మర్‌లకు అనుకూలం. తీవ్రతలను పరిగణించండి: -25ºC (అత్యల్ప బహిరంగ ఉష్ణోగ్రత).

వెంటిలేషన్:

3. వేడిని వెదజల్లడానికి డ్రై టైప్ ట్రాన్స్‌ఫార్మర్‌లకు తగిన గాలి ప్రవాహం అవసరం.

4.పొడి రకం ట్రాన్స్ఫార్మర్లు తేమకు నిరోధకతను కలిగి ఉంటాయి; అధిక తేమకు ఎక్కువ కాలం బహిర్గతం కాకుండా రక్షించండి.

5.డ్రై టైప్ ట్రాన్స్‌ఫార్మర్లు పేర్కొన్న లోడ్ మరియు వోల్టేజ్ పరిమితుల్లో పనిచేయాలి.

6.హార్మోనిక్స్ మరియు వోల్టేజ్ హెచ్చుతగ్గులకు వ్యతిరేకంగా రక్షణ చర్యలను అమలు చేయండి.

7.అగ్ని/పేలుడు ప్రమాదాలు, కాలుష్యం, తుప్పు లేదా విపరీతమైన ప్రకంపనలు లేని ప్రదేశాలలో డ్రై టైప్ ట్రాన్స్‌ఫార్మర్‌లను ఇన్‌స్టాల్ చేయండి.

8. తయారీదారు సిఫార్సుల ప్రకారం సాధారణ నిర్వహణ పద్ధతులకు కట్టుబడి ఉండండి.

9.పొడి రకం ట్రాన్స్‌ఫార్మర్లు వాటి నిర్దేశిత ఓవర్‌లోడ్ సామర్థ్యంలో పనిచేయాలి.

10.పొడి రకం ట్రాన్స్‌ఫార్మర్‌లలో తక్కువ శబ్దం స్థాయిలను నిర్వహించండి.

35KV హై ఫ్రీక్వెన్సీ వైర్ డ్రై రకాలు పవర్ ట్రాన్స్‌ఫార్మర్స్ స్పెసిఫికేషన్

10kV SCB(9) కాస్ట్ రెసిన్ F ఇన్సులేషన్ క్లాస్ డ్రై టైప్ పవర్ ట్రాన్స్‌ఫార్మర్ యొక్క సాంకేతిక డేటా
				నష్టం(kW)			ఇన్సులేషన్ స్థాయి	బరువు (కిలోలు)	అవుట్‌లైన్ డైమెన్షన్ (మిమీ)			రక్షిత కేసింగ్‌తో అవుట్‌లైన్ డైమెన్షన్
రేట్ చేయబడిన సామర్థ్యం	వోల్టేజ్ గ్రూప్(kV)		కనెక్షన్ పద్ధతి		(120℃)	నో-లోడ్ కరెంట్			(ఎల్)	(W)	(H)	(ఎల్)	(W)	(H)
(kVA)	HV	LV	కనెక్షన్ పద్ధతి	నో-లోడ్	లోడ్ చేయండి	%
10				0.15	0.325	4.5		130	600	450	490	900	800	850
20				0.185	0.63	4		170	600	450	560	900	800	850
30				0.215	0.75	3.2		330	620	450	650	1050	900	1000
50				0.305	1.055	2.8		380	620	450	750	1050	900	1000
63				0.37	1.28	2.7		440	750	500	760	1050	1000	1150
80				0.415	1.46	2.6		510	750	500	760	1100	1000	1150
100				0.45	1.665	2.4		590	750	500	890	1150	1100	1250
125	11		డైన్11	0.53	1.995	2.2		650	1060	600	1020	1350	1050	1200
160	10.5	0.4		0.61	2.25	2.2	F/F	780	1060	600	1060	1400	1050	1250
200	10		Yyn0	0.7	2.675	2		930	1060	710	1120	1450	1100	1350
250	6.3			0.81	2.92	2		1040	1100	710	1140	1500	1150	1400
315	6			0.99	3.67	1.8		1180	1150	710	1195	1500	1200	1450
400				1.1	4.22	1.8		1450	1260	870	1285	1600	1250	1600
500				1.305	5.17	1.8		1630	1290	870	1355	1600	1300	1650
630				1.51	6.22	1.6		1900	1450	870	1420	1800	1300	1700
630				1.46	6.31	1.6		1900	1500	870	1370	1850	1300	1650
800				1.71	7.36	1.6		2290	1550	870	1570	1900	1300	1800
1000				1.99	8.6	1.4		2700	1600	870	1665	1950	1300	1950
1250				2.35	10.26	1.4		3130	1680	1120	1765	2050	1350	2000
1600				2.755	12.42	1.4		3740	1750	1120	1860	2100	1400	2100
2000				3.735	15.3	1.2		4150	1770	1120	1865	2150	1500	2100
2500				4.5	18.18	1.2		4810	1870	1120	1950	2200	1500	2200
3150				5.78	23.7	1		5800	1950	1120	1900	2350	1600	2250
4000				6.7	28.5	1		7100	2100	1120	2050	2400	1600	2300
(గమనిక): (అధిక వోల్టేజ్ యొక్క ట్యాపింగ్ పరిధి) ± 5%; ±2×2.5%, ఫ్రీక్వెన్సీ: 50Hz.
