మీడియం వోల్టేజ్ 33KV/36KV SF6 గ్యాస్ ఇన్సులేటెడ్ RMU ప్యానెల్ కాంపాక్ట్ డిస్ట్రిబ్యూషన్ స్విచ్‌గేర్

ఈ మీడియం వోల్టేజ్ 33KV/36KV SF6 గ్యాస్ ఇన్సులేటెడ్ RMU ప్యానెల్ కాంపాక్ట్ డిస్ట్రిబ్యూషన్ స్విచ్ గేర్ 33kV డిస్ట్రిబ్యూషన్ నెట్‌వర్క్‌ల కోసం లుగావో రూపొందించింది, ఇది పూర్తిగా సీల్డ్ స్టెయిన్‌లెస్ స్టీల్ ఎన్‌క్లోజర్‌ను కలిగి ఉంటుంది మరియు SF6 గ్యాస్‌ను ఇన్సులేటింగ్ మాధ్యమంగా ఉపయోగిస్తుంది లేదా ఇతర ఇన్సులేటింగ్ వాయువులను ఎంచుకోవచ్చు. ఇది అధిక-వోల్టేజ్ భాగాలను పూర్తిగా వేరు చేస్తుంది. లోడ్ స్విచ్‌లు లేదా వాక్యూమ్ సర్క్యూట్ బ్రేకర్‌లతో అమర్చబడి, ఇది వివిధ అప్లికేషన్ దృశ్యాల అవసరాలను తీరుస్తుంది. Lugao యొక్క గ్యాస్-ఇన్సులేటెడ్ RMU అనేక దేశాలకు ఎగుమతి చేయబడింది మరియు తక్షణమే అందుబాటులో ఉన్న ఇన్వెంటరీ వేగవంతమైన డెలివరీకి మద్దతు ఇస్తుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

ఈ మీడియం వోల్టేజ్ 33KV/36KV SF6 గ్యాస్ ఇన్సులేటెడ్ RMU ప్యానెల్ కాంపాక్ట్ డిస్ట్రిబ్యూషన్ స్విచ్‌గేర్‌ను లుగావో తయారు చేసింది, పర్యవేక్షణ, రక్షణ మరియు నియంత్రణతో సహా అనేక విధులను అందిస్తుంది. 33kV పంపిణీ నెట్‌వర్క్‌లకు అనుకూలం, ఈ గ్యాస్-ఇన్సులేటెడ్ RMU పూర్తిగా మూసివున్న స్టెయిన్‌లెస్ స్టీల్ ఎన్‌క్లోజర్ మరియు SF6 గ్యాస్ ఇన్సులేషన్‌ను కలిగి ఉంది, ఇది బాహ్య వాతావరణం నుండి అధిక-వోల్టేజ్ భాగాలను పూర్తిగా వేరు చేస్తుంది. ఇది ఉప్పు స్ప్రే, సంక్షేపణం మరియు ఇసుక తుఫానుల నుండి క్యాబినెట్‌ను రక్షిస్తుంది. దీని కాంపాక్ట్ డిజైన్ ఫ్లోర్ స్పేస్‌ను తగ్గిస్తుంది, వాణిజ్య కేంద్రాలు, రైల్వేలు మరియు సొరంగాలు వంటి స్థల నిర్బంధిత ప్రాంతాలకు ఇది అనువైనదిగా చేస్తుంది. ఇతర ప్రత్యేక వాతావరణాల కోసం, దయచేసి డిజైన్ మద్దతు కోసం Lugaoని సంప్రదించండి. విశ్వసనీయ మీడియం వోల్టేజ్ 33KV/36KV SF6 గ్యాస్ ఇన్సులేటెడ్ RMU ప్యానెల్ కాంపాక్ట్ డిస్ట్రిబ్యూషన్ స్విచ్‌గేర్ సరఫరాదారుగా, లుగావో అన్ని ఉత్పత్తులను ఫ్యాక్టరీని విడిచిపెట్టే ముందు కఠినమైన పరీక్షలకు లోనవుతుంది మరియు నాణ్యతకు హామీ ఇచ్చే అంతర్జాతీయ ధృవపత్రాలైన CE, ISO మరియు IECని కలిగి ఉంటుంది.

ప్రధాన సాంకేతిక పారామితులు

నం.	అంశం	యూనిట్	C/F యూనిట్				V యూనిట్
నం.	అంశం	యూనిట్	లోడ్ బ్రేక్ స్విచ్				సర్క్యూట్ బ్రేకర్
1	రేట్ చేయబడిన వోల్టేజ్	కె.వి	12	24	36	12		24	36
2	రేట్ చేయబడిన కరెంట్	A	630~1250A
3	రేట్ చేయబడిన ఫ్రీక్వెన్సీ	Hz	50/60
4	1నిమి పవర్ ఫ్రీక్వెన్సీ వోల్టేజీని తట్టుకుంటుంది	కె.వి	42	55	85	42		55	85
5	మెరుపు ప్రేరణ వోల్టేజీని తట్టుకుంటుంది	కె.వి	75	125/150	170/185	75		125/150	170/185
6	కరెంట్ బదిలీ అని రేట్ చేయబడింది	A	1700
7	రేటెడ్ లోడ్ సర్క్యూట్ మేకింగ్ కరెంట్	A	630~1250
8	రేట్ చేయబడిన కేబుల్(లైన్) ఛార్జింగ్ బ్రేకింగ్ కరెంట్	A	50&10
9	రేట్ చేయబడిన షార్ట్ సర్క్యూట్ బ్రేకింగ్ కరెంట్ (పీక్)	kA	20	20	20	25/31.5		25/31.5	25/31.5
10	రేటెడ్ షార్ట్ సర్క్యూట్ మేకింగ్ కరెంట్ (పీక్)	kA	63	63	63	63		63	63
11	తక్కువ సమయం (2సె) కరెంట్, లోడ్ స్విచ్‌ని తట్టుకుంటుంది	kA	25/20	25/20	25/20	25/31.5		25/31.5	25/31.5
12	కరెంట్‌ను తట్టుకునే స్థాయి (పీక్)	kA	63	63	63	63		63	63
13	మెకానిజం జీవితం	సార్లు	3000
14	రక్షణ స్థాయి		అనుకూలీకరించదగినది
15	పరిమాణం(WDH)	మి.మీ	12కి.వి		24కి.వి			36కి.వి
15	పరిమాణం(WDH)	మి.మీ	3257511336 (+350)		4007511336 (+350)			4508852200

సాధారణ పథకం రేఖాచిత్రం:

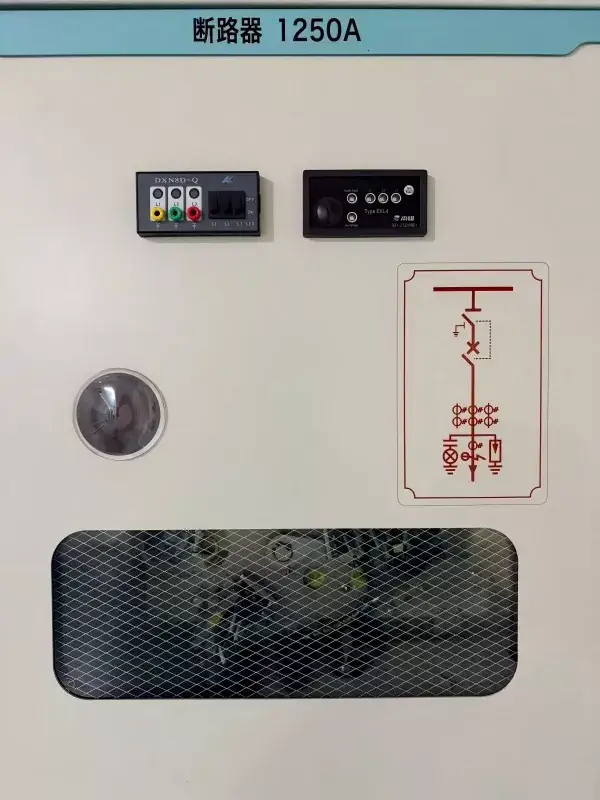

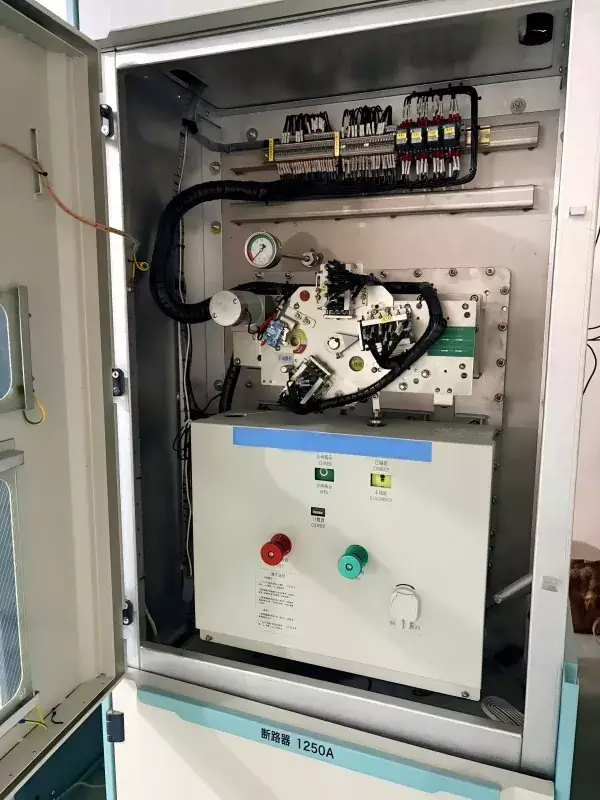

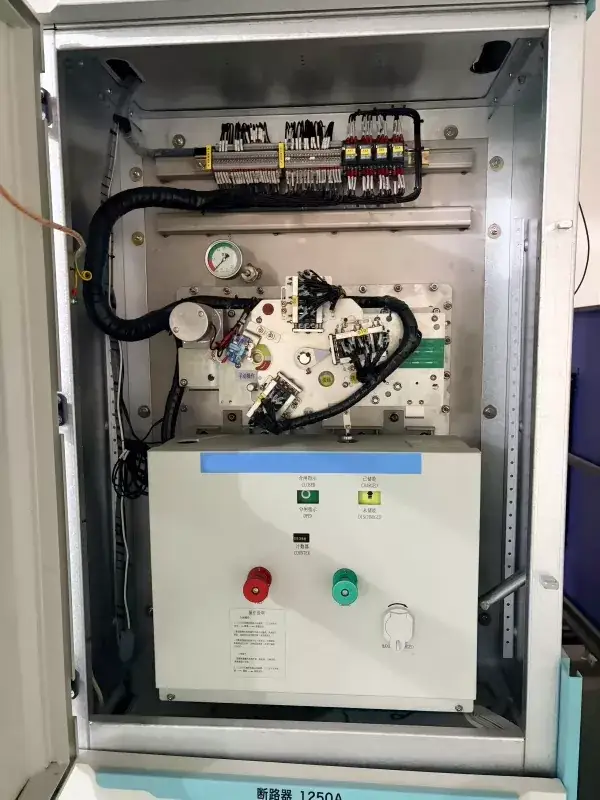

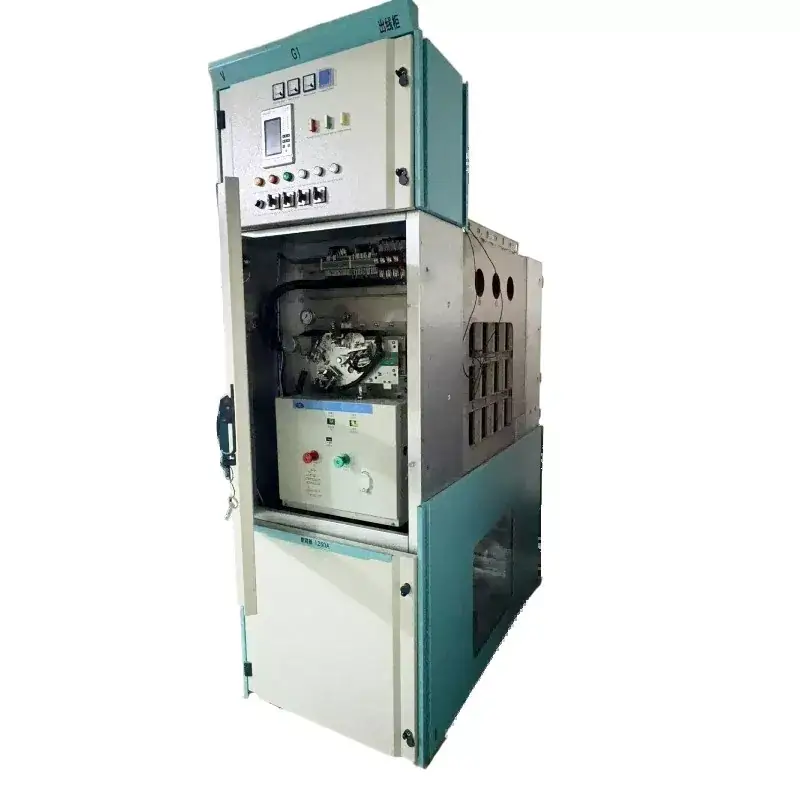

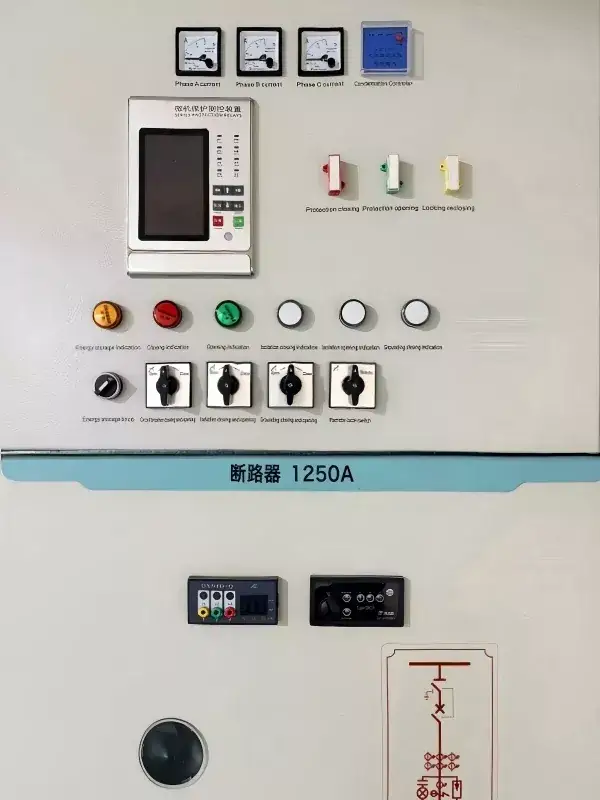

ఉత్పత్తి వివరాలు:

ఈ SF6 గ్యాస్ ఇన్సులేటెడ్ RMU యొక్క లక్షణాలు ఏమిటి?

1. పూర్తిగా సీల్డ్ ఇన్సులేషన్ స్ట్రక్చర్: ఈ మీడియం వోల్టేజ్ 33KV/36KV SF6 గ్యాస్ ఇన్సులేటెడ్ RMU ప్యానెల్ కాంపాక్ట్ డిస్ట్రిబ్యూషన్ స్విచ్ గేర్ పూర్తిగా సీల్డ్ ఎన్‌క్లోజర్‌ను కలిగి ఉంది. అన్ని ప్రత్యక్ష భాగాలు-లోడ్ స్విచ్‌లు, వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు, గ్రౌండింగ్ స్విచ్‌లు మరియు ప్రధాన బస్‌బార్లు-అంతర్గతంగా మూసివేయబడతాయి, తేమ, దుమ్ము, తినివేయు పదార్థాలు మరియు యాంత్రిక శక్తుల నుండి నష్టాన్ని సమర్థవంతంగా నివారిస్తాయి.

2. మెయింటెనెన్స్-ఫ్రీ ఆపరేషన్: ఈ రింగ్ మెయిన్ యూనిట్ యొక్క మూసివున్న నిర్మాణం అధిక-వోల్టేజ్ భాగాల యొక్క సాధారణ నిర్వహణ అవసరాన్ని తొలగిస్తుంది మరియు దాని సేవ జీవితంలో SF6 గ్యాస్ రీప్లెనిష్మెంట్ అవసరం లేదు. ఇది కఠినమైన వాతావరణంలో కూడా సాధారణంగా పనిచేయగలదు.

3. కాంపాక్ట్ మరియు స్పేస్-సేవింగ్ డిజైన్: ఈ కాంపాక్ట్ స్విచ్‌గేర్ మాడ్యులర్ స్ట్రక్చర్‌ను ఉపయోగిస్తుంది, దాని పాదముద్రను తగ్గిస్తుంది. ఇది స్విచ్‌లు, సర్క్యూట్ బ్రేకర్లు మరియు మీటరింగ్ యూనిట్‌లతో సహా సౌకర్యవంతమైన కాన్ఫిగరేషన్‌ను అనుమతిస్తుంది.

4. మాడ్యులర్ మరియు స్కేలబుల్ కాన్ఫిగరేషన్: RMU ప్లగ్-అండ్-ప్లే విస్తరణకు మద్దతు ఇస్తుంది, లోడ్ స్విచ్‌లు (LBS), లోడ్ సర్క్యూట్ బ్రేకర్లు, ఫ్యూజ్ కాంబినేషన్‌లు, వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు (VCB), మీటరింగ్ మరియు ప్రొటెక్షన్ యూనిట్‌లు వంటి వివిధ ఫంక్షనల్ మాడ్యూల్స్ కలయికను అనుమతిస్తుంది.

5. అధిక భద్రత: ప్రతి రింగ్ మెయిన్ యూనిట్ తప్పుగా ఆపరేట్ చేయడాన్ని నిరోధించడానికి మెకానికల్ ఇంటర్‌లాకింగ్ సిస్టమ్‌తో అమర్చబడి ఉంటుంది. అంతర్గత ఒత్తిడి ఉపశమన ఛానల్ కూడా అందించబడింది. సర్క్యూట్ బ్రేకర్ యొక్క స్థానాన్ని పరిశీలన విండో ద్వారా స్పష్టంగా చూడవచ్చు.

ప్యాకేజింగ్ మరియు డెలివరీ:

1.స్టాండర్డ్ వోల్టేజ్ రేటింగ్: స్టాక్‌లో ఉంది, ఫాస్ట్ డెలివరీ అందుబాటులో ఉంది.

2.డెలివరీ సమయం: ప్రత్యేక కాన్ఫిగరేషన్‌ల కోసం 4-5 వారాలు (దయచేసి ప్రత్యేక లేదా వేగవంతమైన కేసుల కోసం లుగావోను సంప్రదించండి).

3.ప్యాకేజింగ్: తేమ-ప్రూఫ్ లక్షణాలతో ఎగుమతి-గ్రేడ్ చెక్క క్రేట్.

4.డాక్యుమెంటేషన్: పరీక్ష నివేదికలు, ఆపరేషన్ మాన్యువల్ మరియు డైమెన్షనల్ డ్రాయింగ్‌లు.

5.కనీస ఆర్డర్ పరిమాణం: 1 యూనిట్

విచారణలను ఆర్డర్ చేయడానికి ఏ సమాచారం అవసరం?

ఈ మీడియం వోల్టేజ్ 33KV/36KV SF6 గ్యాస్ ఇన్సులేటెడ్ RMU ప్యానెల్ కాంపాక్ట్ డిస్ట్రిబ్యూషన్ స్విచ్‌గేర్ గురించి ఆరా తీస్తున్నప్పుడు, దయచేసి కింది సమాచారాన్ని అందించండి:

1. రేటెడ్ వోల్టేజ్

2. అవసరమైన కాన్ఫిగరేషన్ (C, F, V మాడ్యూల్స్ మరియు వాటి పరిమాణం)

3. రేట్ చేయబడిన ప్రస్తుత అవసరం

4. షార్ట్-సర్క్యూట్ కరెంట్ రేటింగ్

5. రక్షణ మరియు మీటరింగ్ అవసరాలు

6. ప్రత్యేక అవసరాలు (ఉదా., ఎత్తైన ప్రదేశం, తీర ప్రాంత వాతావరణం మొదలైనవి)

7. మెరుగైన ఎంపిక కోసం డ్రాయింగ్‌లు లేదా చిత్రాలను అందించండి.

వివరణాత్మక స్పెసిఫికేషన్‌లు, డేటా షీట్‌లు లేదా కొటేషన్‌ల కోసం, దయచేసి మీ రింగ్ మెయిన్ యూనిట్ ప్రాజెక్ట్ అవసరాలను అర్థం చేసుకోవడానికి Lugao యొక్క ప్రొఫెషనల్ స్విచ్‌గేర్ ఇంజనీరింగ్ బృందాన్ని సంప్రదించండి.
