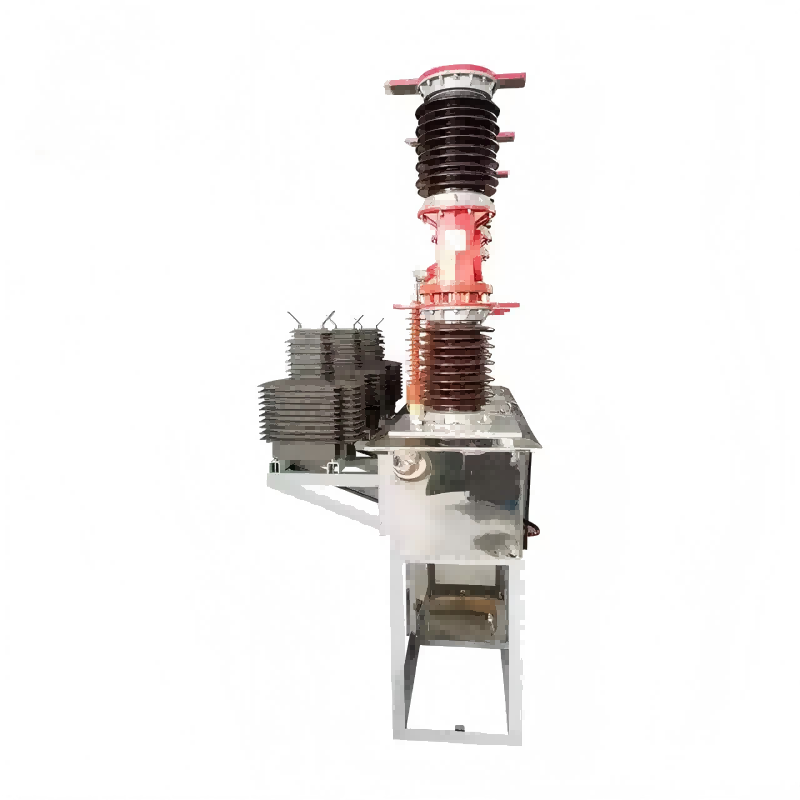

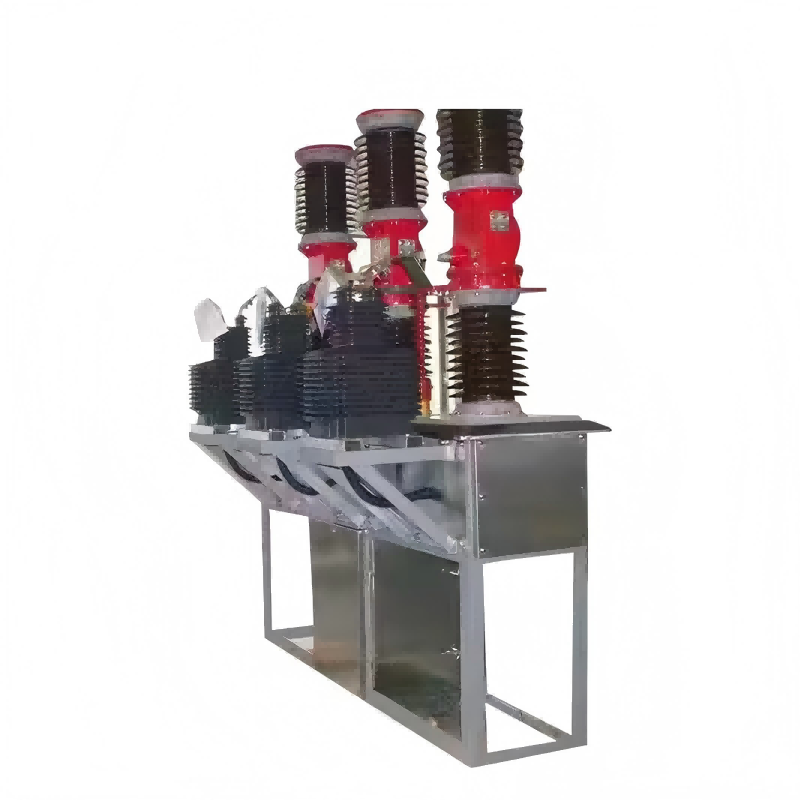

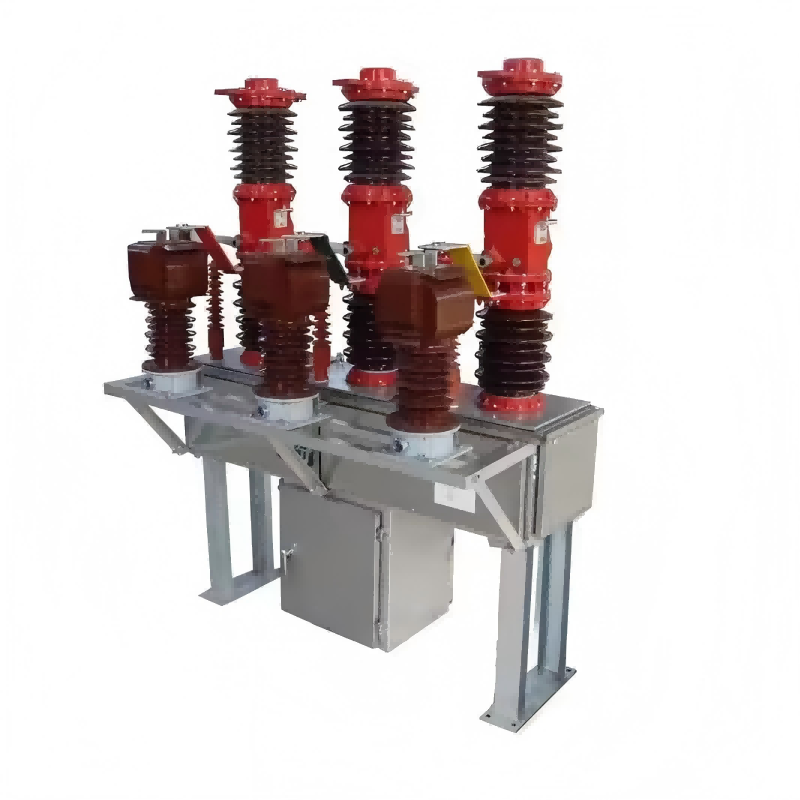

ట్రాన్స్‌ఫార్మర్‌తో మూడు దశల హై వోల్టేజ్ 35KV 40.5KV వాక్యూమ్ సర్క్యూట్ బ్రేకర్

లుగావో స్వతంత్రంగా అభివృద్ధి చేసి, ఉత్పత్తి చేసిన త్రీ ఫేజ్ హై వోల్టేజ్ 35KV 40.5KV వాక్యూమ్ సర్క్యూట్ బ్రేకర్ విత్ ట్రాన్స్‌ఫార్మర్ ఇంటర్-సిటీ పవర్ డిస్ట్రిబ్యూషన్ నెట్‌వర్క్‌లకు అనుకూలంగా ఉంటుంది, ఇది పవర్ గ్రిడ్ యొక్క సురక్షితమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది మరియు షార్ట్-సర్క్యూట్ రక్షణను అందిస్తుంది. ఇది మంచి సీలింగ్ పనితీరును కలిగి ఉంది మరియు ఇన్‌స్టాల్ చేయడం మరియు నిర్వహించడం సులభం. ఇది దేశీయ మరియు విదేశాలలో వినియోగదారుల నుండి ప్రశంసలు అందుకుంది.

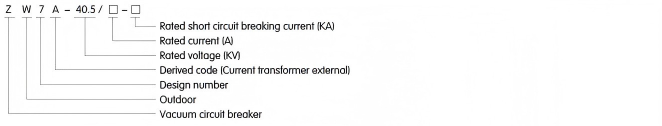

మోడల్:ZW7-40.5

విచారణ పంపండి

ఉత్పత్తి వివరణ

ఉత్పత్తి పరిచయం

ట్రాన్స్‌ఫార్మర్‌లతో కూడిన త్రీ ఫేజ్ హై వోల్టేజ్ 35KV 40.5KV వాక్యూమ్ సర్క్యూట్ బ్రేకర్ 50 Hz వద్ద పనిచేసే త్రీ-ఫేజ్ పవర్ సిస్టమ్‌లలో మరియు 40.5 kV రేట్ వోల్టేజీలో ఉపయోగించడానికి రూపొందించబడింది. లోడ్ కరెంట్, ఓవర్‌లోడ్ కరెంట్ మరియు షార్ట్-సర్క్యూట్ కరెంట్‌ను డిస్‌కనెక్ట్ చేయడానికి మరియు కనెక్ట్ చేయడానికి అవి ఉపయోగించబడతాయి.

స్పెసిఫికేషన్

నం.	వివరణ			యూనిట్	డేటా
1	రేట్ చేయబడిన వోల్టేజ్			కె.వి	40.5
2	రేట్ చేయబడిన ఇన్సులేషన్ స్థాయి	1నిమి పవర్ ఫ్రీక్వెన్సీ వోల్టేజీని తట్టుకుంటుంది	డ్రై టెస్ట్	కె.వి	95
		1నిమి పవర్ ఫ్రీక్వెన్సీ వోల్టేజీని తట్టుకుంటుంది	తడి పరీక్ష		80
		మెరుపు ప్రేరణ వోల్టేజీని తట్టుకుంటుంది (పీక్)			185
3	రేట్ చేయబడిన కరెంట్			A	1250; 1600; 2500
4	రేట్ చేయబడిన షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్			KA	20;25;31.5
5	రేట్ చేయబడిన ఆపరేటింగ్ క్రమం				O-0.3s-CO- 180s-CO
6	రేట్ చేయబడిన షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్ సైకిల్			బౌట్	12
7	రేట్ చేయబడిన షార్ట్-సర్క్యూట్ క్లోజింగ్ కరెంట్ (పీక్ విలువ)			KA	50;63;80
8	రేటెడ్ పీక్ కరెంట్‌ను తట్టుకుంటుంది			KA	50;63;80
9	రేట్ చేయబడిన షార్ట్-సర్క్యూట్ కరెంట్‌ను తట్టుకుంటుంది			KA	20;25;31.5
10	రేట్ చేయబడిన షార్ట్-సర్క్యూట్ వ్యవధి			S	4
11	ప్రారంభ దూరాన్ని సంప్రదించండి			MM	22±2
12	ప్రారంభ దూరాన్ని సంప్రదించండి			MM	4±1
13	సగటు ప్రయాణ వేగం			M/S	1.5 ± 0.2
14	సగటు ముగింపు వేగం			M/S	0.7 ± 0.2
15	మూసివేత బౌన్స్ సమయాన్ని సంప్రదించండి			MS	≤2
16	మూడు-దశల ప్రధాన బ్రేకర్ (సబ్)స్విచింగ్ సింక్రొనైజేషన్ సమయ వ్యత్యాసం			MS	≤2
17	ముగింపు సమయం			MS	≤150
18	ప్రయాణ సమయం			MS	≤60
19	యాంత్రిక జీవితకాలం			బౌట్	10000
20	రేట్ ఆపరేటింగ్ వోల్టేజ్ - సహాయక సర్క్యూట్ యొక్క వోల్టేజ్			V	DC110/220 AC110/220
21	ప్రతి దశ సర్క్యూట్ యొక్క DC నిరోధకత (ట్రాన్స్ఫార్మర్ మినహా)			μΩ	≤100
22	బరువు			కె.జి	800

సాధారణ ఆపరేటింగ్ పర్యావరణం

• పరిసర గాలి ఉష్ణోగ్రత: ఎగువ పరిమితి +40°C, దిగువ పరిమితి -30°C (సాధారణ ప్రాంతాలు), -40°C (చల్లని ప్రాంతాలలో ఎత్తు);

• ఎత్తు: ≤ 1000m (ఎత్తు పెరిగే కొద్దీ, రేట్ చేయబడిన ఇన్సులేషన్ స్థాయి తదనుగుణంగా పెరుగుతుంది);

• సాయంత్రం గాలి పీడనం: 700Pa కంటే ఎక్కువ ఉండకూడదు (34m/s గాలి వేగంతో సమానం);

• భూకంప తీవ్రత: 8°C కంటే ఎక్కువ కాదు;

• కాలుష్య డిగ్రీ: స్థాయి IV;

• గరిష్ట రోజువారీ ఉష్ణోగ్రత వ్యత్యాసం: 25°C కంటే ఎక్కువ ఉండకూడదు

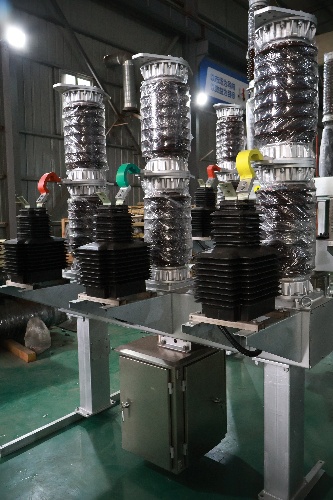

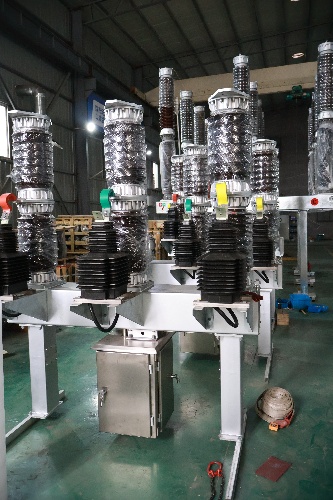

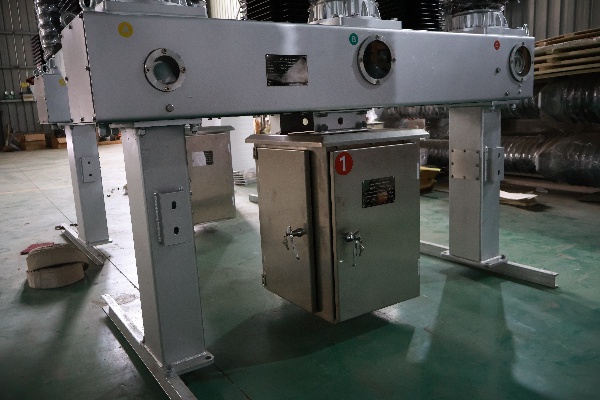

ఉత్పత్తి వివరాలు
