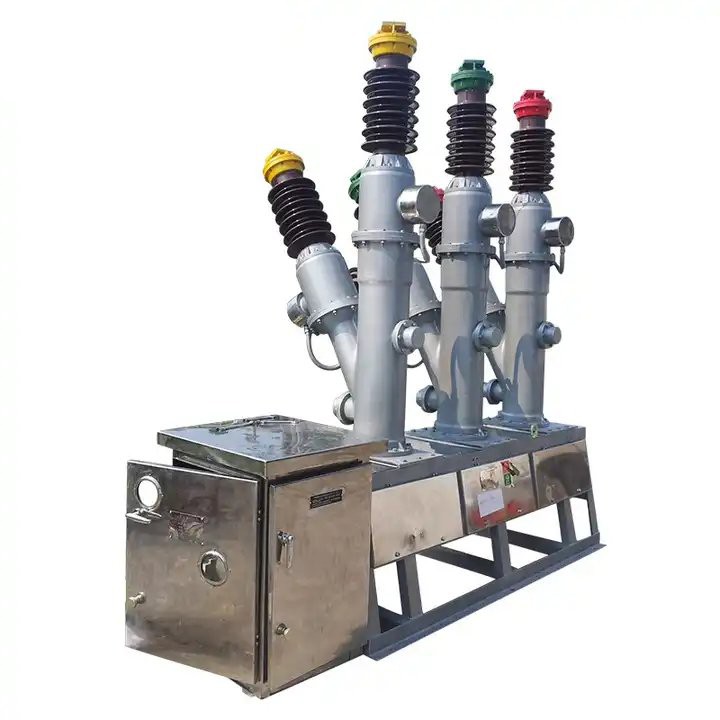

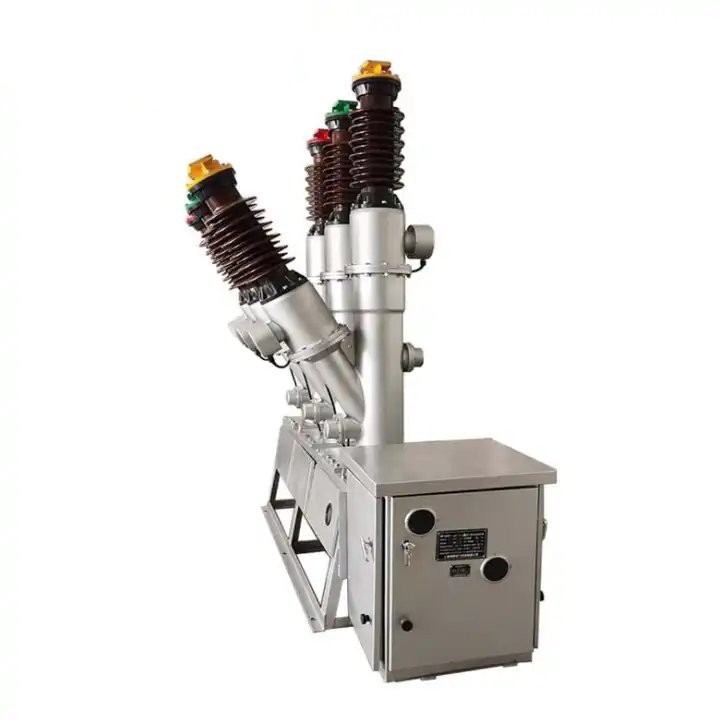

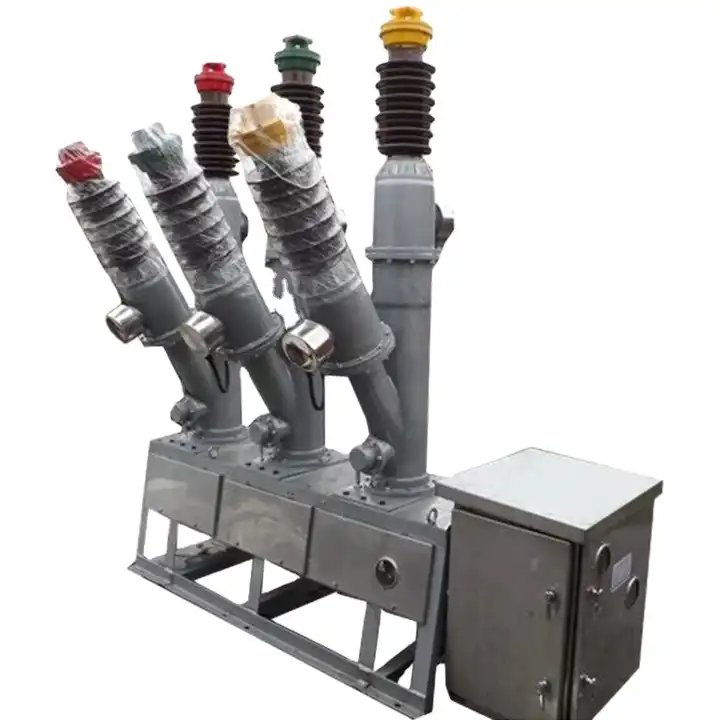

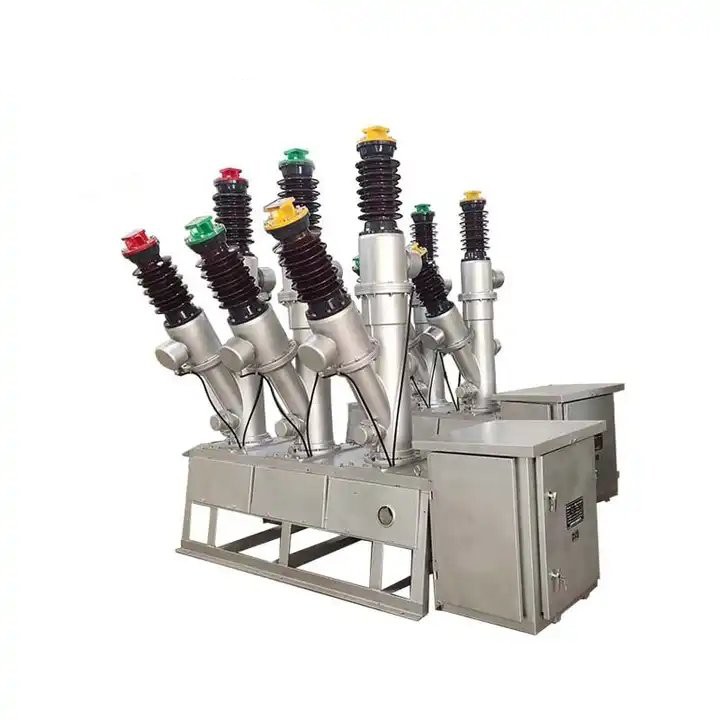

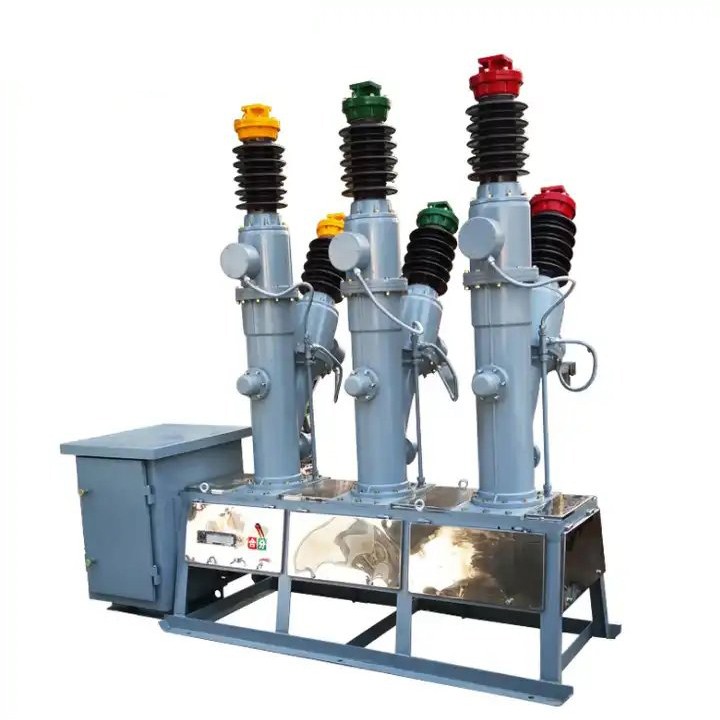

40.5KV హై వోల్టేజ్ అవుట్‌డోర్ SF6 గ్యాస్ సర్క్యూట్ బ్రేకర్

LiuGao అంకితమైన 40.5KV హై వోల్టేజ్ అవుట్‌డోర్ SF6 గ్యాస్ సర్క్యూట్ బ్రేకర్ తయారీదారుగా నిలుస్తుంది, SF6 గ్యాస్ సర్క్యూట్ బ్రేకర్ పూర్తిగా పరివేష్టిత నిర్మాణాన్ని కలిగి ఉంది మరియు ఇన్సులేషన్ పనితీరును నిర్ధారించడానికి సెకండరీ వైండింగ్ ఎపాక్సీ రెసిన్ కాస్టింగ్ బాడీలో మూసివేయబడుతుంది. LW8-40.5Y SF6 సర్క్యూట్ బ్రేకర్ 3000 కార్యకలాపాలకు మించిన సేవా జీవితంతో బలమైన మెకానిజంను కలిగి ఉంది, దీర్ఘకాలిక విశ్వసనీయతను నిర్ధారిస్తుంది. దీని సీలింగ్ పనితీరు ఆధారపడదగినది, దిగుమతి చేసుకున్న సీలింగ్ రబ్బర్ ప్యాడ్‌లను ఉపయోగిస్తుంది. డైనమిక్ సీల్ "V"-రకం సీలింగ్‌ను కలిగి ఉంటుంది. స్ప్రింగ్ ప్రెజర్ కాంపెన్సేషన్ స్ట్రక్చర్‌తో, మరియు సహకార సంస్థ అందించిన సెకండరీ టెర్మినల్ బోర్డ్, వార్షిక గాలి లీకేజీ రేటు 1% కంటే తక్కువగా ఉండేలా చూస్తుంది.అదనంగా, అంతర్నిర్మిత కరెంట్ ట్రాన్స్‌ఫార్మర్ పూర్తిగా మూసివున్న నిర్మాణాన్ని స్వీకరిస్తుంది, సెకండరీ వైండింగ్ సీల్ చేయబడింది. సరైన ఇన్సులేషన్ పనితీరును నిర్ధారించడానికి ఎపోక్సీ రెసిన్ కాస్టింగ్‌లో.

విచారణ పంపండి

ఉత్పత్తి వివరణ

Liugao 40.5KV హై వోల్టేజ్ అవుట్‌డోర్ SF6 గ్యాస్ సర్క్యూట్ బ్రేకర్ సరఫరాదారు.LW8-40.5 అవుట్‌డోర్ HV SF6 సర్క్యూట్ బ్రేకర్ 35kV ట్రాన్స్‌మిషన్ మరియు డిస్ట్రిబ్యూషన్ సిస్టమ్‌లలో మూడు-ఫేజ్ AC 50Hz అవుట్‌డోర్ హై వోల్టేజ్ ఎలక్ట్రికల్ అప్లికేషన్‌ల కోసం రూపొందించబడింది. ఇది నియంత్రణ మరియు రక్షణ యొక్క ప్రయోజనాన్ని అందిస్తుంది మరియు కొలత మరియు రక్షణ విధుల కోసం ప్రస్తుత ట్రాన్స్‌ఫార్మర్‌ను చేర్చే ఎంపికతో కాంటాక్ట్ బ్రేకర్లు మరియు కెపాసిటర్ బ్యాంక్‌లను తెరవడం మరియు మూసివేయడం కోసం కూడా ఉపయోగించవచ్చు. సర్క్యూట్ బ్రేకర్ CT14-రకం స్ప్రింగ్ ఆపరేటింగ్ మెకానిజంతో అమర్చబడి ఉంటుంది మరియు ఇది "AC హై వోల్టేజ్ సర్క్యూట్ బ్రేకర్స్" పేరుతో జాతీయ ప్రమాణం GB1984-89 మరియు అంతర్జాతీయ ఎలక్ట్రోటెక్నికల్ కమీషన్ ప్రమాణాలు IEC56, "హై-" అనే ప్రచురణలో పేర్కొనబడింది. వోల్టేజ్ AC సర్క్యూట్ బ్రేకర్."

40.5KV హై వోల్టేజ్ అవుట్‌డోర్ SF6 గ్యాస్ సర్క్యూట్ బ్రేకర్ ఆపరేటింగ్ ఎన్విరాన్‌మెంట్

1. ఎత్తు: 2500 కంటే ఎక్కువ కాదు; మీటర్లు; పీఠభూమి 4000 మీటర్లు;

2. పరిసర ఉష్ణోగ్రత: -30°C-+40°C (ప్రత్యేక అవసరాలు -40°C-+40°C);

3. సాపేక్ష ఆర్ద్రత: రోజువారీ సగటు 95% కంటే ఎక్కువ కాదు, నెలవారీ సగటు 90% (25 ° C) కంటే ఎక్కువ కాదు;

4. గాలి వేగం: 35m/s కంటే ఎక్కువ కాదు; కాలుష్య స్థాయి I; పింగాణీ స్లీవ్ యొక్క క్రీపేజ్ దూరం 1050mm (1320mm) (నామమాత్రపు క్రీపేజ్ దూరం 25mm/kV కంటే తక్కువ కాదు);

5. సూర్యరశ్మి: 0.1w/cm;

40.5KV హై వోల్టేజ్ అవుట్‌డోర్ SF6 గ్యాస్ సర్క్యూట్ బ్రేకర్ స్పెసిఫికేషన్

వివరణ లేదు		సాంకేతిక పారామితులు
1	రేట్ వోల్టేజ్, kV	72.5			126	145	252
3	రేటెడ్ ఫ్రీక్వెన్సీ, Hz	50/60
4	రేటెడ్ కరెంట్, A	1600~4000					3150~4000
	1నిమి పవర్ ఫ్రీక్వెన్సీ వోల్టేజీని తట్టుకుంటుంది	140		230		265	460
	మెరుపు ప్రేరణ వోల్టేజీని తట్టుకుంటుంది	325		550		650	1050
5	రేట్ చేయబడిన షార్ట్-సర్క్యూట్ బ్రేకింగ్	25~40					40~63
	ప్రస్తుత, kA
7	రేట్ చేయబడిన షార్ట్ సర్క్యూట్ బ్రేకింగ్	63~ 100					100~ 157.5
	ప్రస్తుత (శిఖరం), kA
8	రేటింగ్ తక్కువ వ్యవధి, s	3	3			3	3
	రేట్ అవుట్-ఆఫ్-ఫేజ్ బ్రేకింగ్ కరెంట్	10	10			10	10
	రేట్ చేయబడిన కేబుల్(లైన్) ఛార్జింగ్	10	31.5			50	125
	బ్రేకింగ్ కరెంట్
	రేటెడ్ గ్యాస్ ప్రెజర్, Mpa	0.4 0.5				0.5	0.6
	ఆపరేషన్ క్రమం	O-0.3s-CO- 180s-CO
	SF6 గ్యాస్ లీకేజీ రేటు (సంవత్సరానికి)	≤1%
14	అనేక జన్యువులలో మొదటిది	1.5		1.55		1.5	1.3
	ప్రధాన లూప్ నిరోధకత, μΩ	≤40		≤45		≤45	≤50
	హీటర్ వోల్టేజ్	AC220
	కంట్రోల్ సర్క్యూట్ మరియు సిగ్నల్ సర్క్యూట్ వోల్టేజ్	DC220, DC230
	మోటార్ వోల్టేజ్	DC220, DC230
