VCBతో SM6 ఇండోర్ గ్యాస్ ఇన్సులేటెడ్ రింగ్ మెయిన్ యూనిట్ స్విచ్ గేర్ ప్యానెల్

VCBతో ఉన్న LGSM6 ఇండోర్ గ్యాస్ ఇన్సులేటెడ్ రింగ్ మెయిన్ యూనిట్ స్విచ్ గేర్ ప్యానెల్ అనేది రింగ్ మెయిన్ యూనిట్, ఇది గాలిని ఇన్సులేటింగ్ మాధ్యమంగా ఉపయోగిస్తుంది మరియు అధిక-పనితీరు గల వాక్యూమ్ సర్క్యూట్ బ్రేకర్ (VCB)తో అమర్చబడి ఉంటుంది. రేట్ చేయబడిన వోల్టేజీలు 10kV, 12kV మరియు 24kVలను కవర్ చేస్తాయి. ఇది ఇన్సులేటింగ్ మాధ్యమంగా గాలిని ఉపయోగిస్తుంది కాబట్టి, గ్యాస్ పర్యవేక్షణ లేదా రికవరీ చికిత్స అవసరం లేదు. పారిశ్రామిక మరియు మైనింగ్ సంస్థలు, నివాస విద్యుత్ పంపిణీ మరియు పవన మరియు సౌర విద్యుత్ పంపిణీ గదులు వంటి వివిధ దృశ్యాలలో ఇది విస్తృతంగా ఉపయోగించబడుతుంది. వార్షిక విక్రయాలు 3,000 యూనిట్లను మించిపోయాయి మరియు వేగవంతమైన డెలివరీని నిర్ధారించడానికి ప్రధాన స్రవంతి పరిష్కారాలు స్టాక్‌లో ఉంచబడతాయి.

విచారణ పంపండి

ఉత్పత్తి వివరణ

VCBతో ఉన్న LGSM6 ఇండోర్ గ్యాస్ ఇన్సులేటెడ్ రింగ్ మెయిన్ యూనిట్ స్విచ్ గేర్ ప్యానెల్ అనేది SF6 గ్యాస్‌ను ప్రాథమిక ఇన్సులేటింగ్ మాధ్యమంగా ఉపయోగించే పూర్తిగా మూసివున్న రింగ్ మెయిన్ యూనిట్. సీల్డ్ గ్యాస్ చాంబర్‌లో వాక్యూమ్ సర్క్యూట్ బ్రేకర్ (VCB) యొక్క ఏకీకరణ దీని ప్రధాన లక్షణం. ఇది గ్యాస్-ఇన్సులేటెడ్ స్విచ్ గేర్ యొక్క చిన్న పరిమాణం మరియు నిర్వహణ-రహిత ఆపరేషన్ వంటి ప్రయోజనాలను కలిగి ఉంటుంది, అదే సమయంలో అధిక బ్రేకింగ్ సామర్థ్యం మరియు వాక్యూమ్ సర్క్యూట్ బ్రేకర్ల తరచుగా పనిచేయడానికి అనుకూలతను కలిగి ఉంటుంది. అందువల్ల, పారిశ్రామిక మరియు మైనింగ్ ఎంటర్‌ప్రైజెస్, రెసిడెన్షియల్ పవర్ డిస్ట్రిబ్యూషన్, పవన మరియు సౌర విద్యుత్ ఉత్పత్తి మరియు వివిధ సబ్‌స్టేషన్‌లలో అప్లికేషన్‌లకు ఇది చాలా అనుకూలంగా ఉంటుంది. ప్రొఫెషనల్ GIS RMU తయారీదారుగా, లుగావో యొక్క స్విచ్ గేర్ సొల్యూషన్ IEC, ISO మరియు CE వంటి అంతర్జాతీయ ప్రమాణాలకు పూర్తిగా అనుగుణంగా ఉంటుంది, ఇది వివిధ విద్యుత్ పంపిణీ దృశ్యాలలో ప్రపంచ గుర్తింపు మరియు నమ్మకమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది.

ప్రధాన సాంకేతిక పారామితులు

నం.	అంశం		యూనిట్	పారామితులు
1	రేట్ చేయబడిన వోల్టేజ్		కె.వి	12	24	36	40.5
2	రేటింగ్ కరెంట్		A	630/1250
3	రేట్ చేయబడిన ఫ్రీక్వెన్సీ		Hz	50/60
4	1-నిమిషం పవర్ ఫ్రీక్వెన్సీ వోల్టేజీని తట్టుకుంటుంది	మొత్తం విలువ	కె.వి	42	55	80	95
		బ్రేక్ పాయింట్		48	65	95	110
5	మెరుపు ప్రేరణ వోల్టేజీని తట్టుకుంటుంది	మొత్తం విలువ	కె.వి	75	125/150	170	95
		బ్రేక్ పాయింట్		85	150/160	185	215
6	కరెంట్‌ను తట్టుకునే స్వల్పకాలిక రేట్	ప్రధాన సర్క్యూట్	kA	25/2సె
		గ్రౌండింగ్ సర్క్యూట్		25/2సె
7	రేట్ చేయబడిన పీక్ కరెంట్‌ను తట్టుకుంటుంది		kA	63			50
8	రేట్ చేయబడిన బదిలీ కరెంట్		A	1300~1700
9	రేట్ చేయబడిన లోడ్ ముగింపు బ్రేకింగ్ కరెంట్		A	630
10	రేట్ చేయబడిన కేబుల్ ఛార్జింగ్ బ్రేకింగ్ కరెంట్		A	50/10
11	అన్‌లోడ్ చేయబడిన ట్రాన్స్‌ఫార్మర్ బ్రేకింగ్ కరెంట్		A	20
12	కేబుల్ ఛార్జింగ్ గ్రౌండ్ ఫాల్ట్ బ్రేకింగ్ కరెంట్		A	100			80
13	రేట్ చేయబడిన షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్		kA	20
14	రేట్ చేయబడిన షార్ట్-సర్క్యూట్ క్లోజింగ్ కరెంట్		kA	63			50
15	రక్షణ తరగతి			IP3X
16	లోడ్ స్విచ్ లైఫ్		సమయం	5000
17	గ్రౌండింగ్ స్విచ్ లైఫ్		సమయం	5000

సాధారణ పథకం రేఖాచిత్రం:

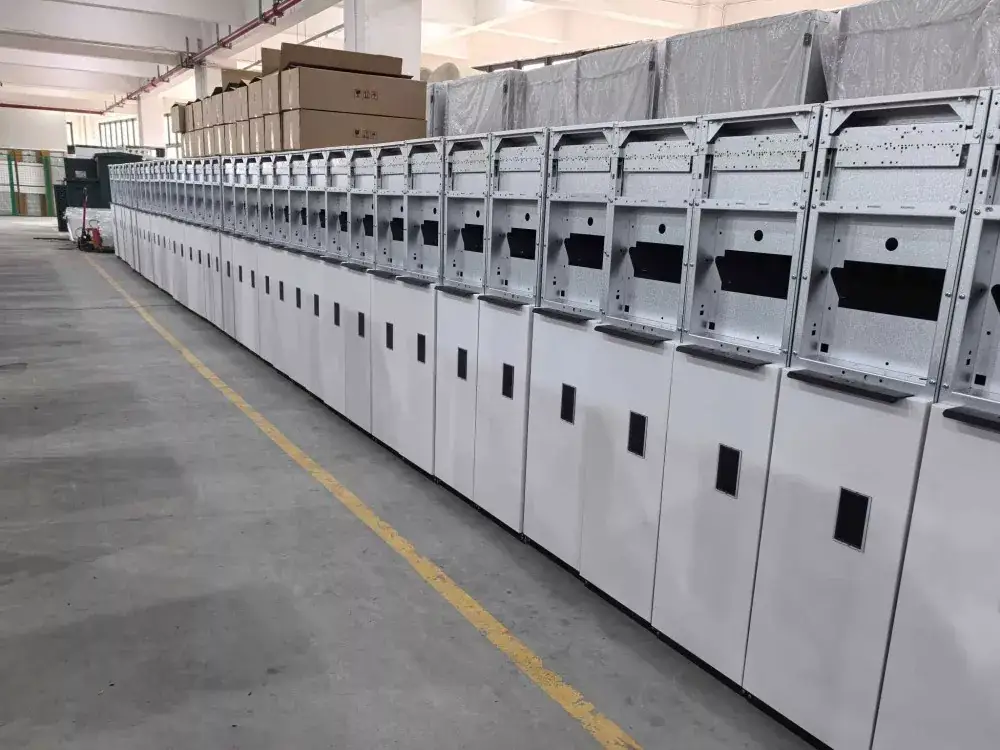

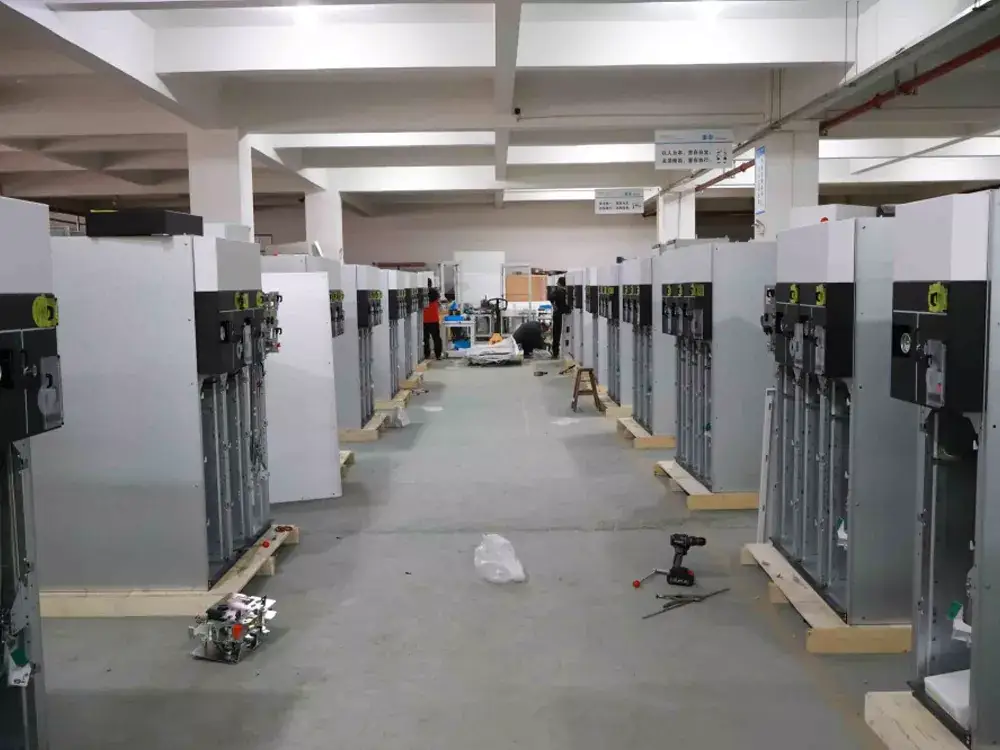

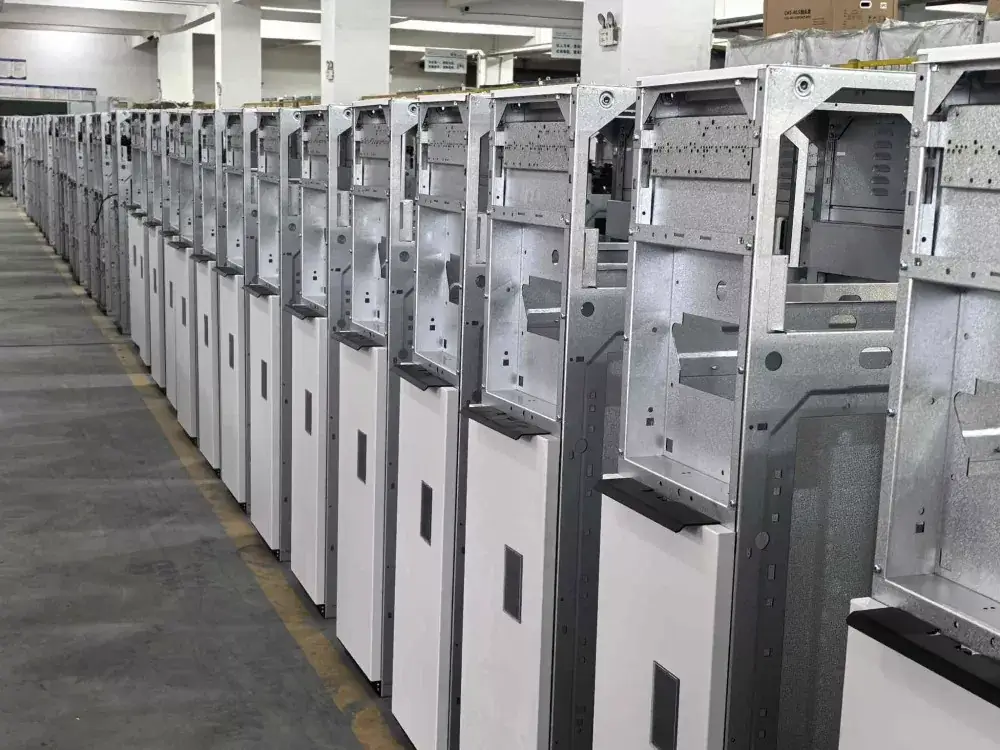

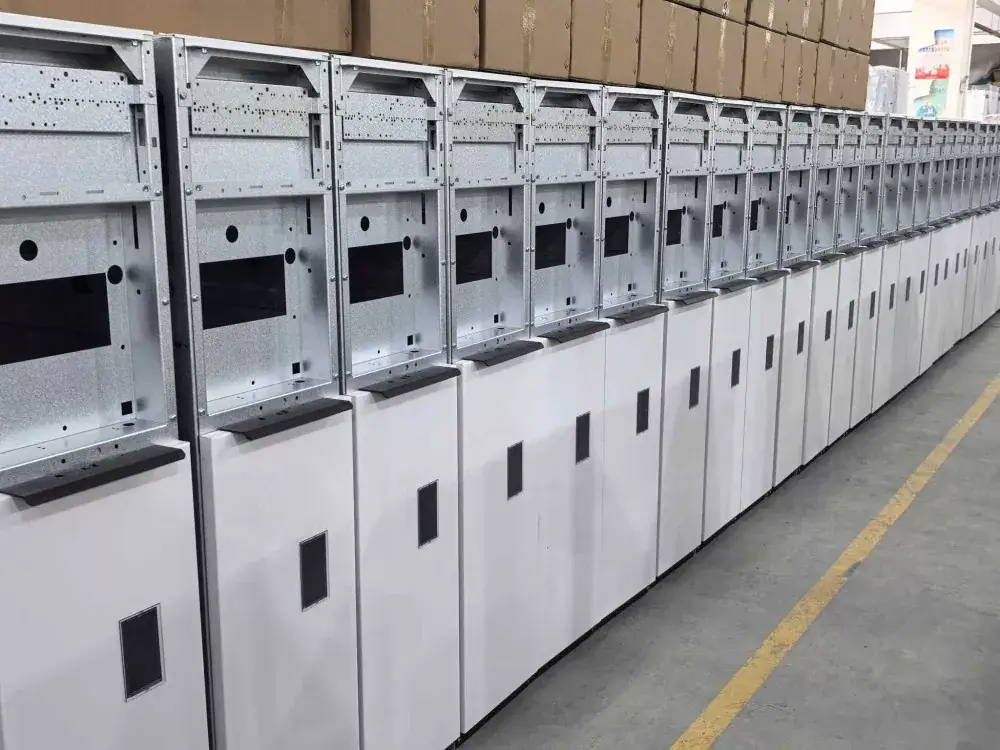

ఫ్యాక్టరీ షూటింగ్:

ప్రధాన సాంకేతిక లక్షణాలు:

1. VCBతో ఉన్న LGSM6 ఇండోర్ గ్యాస్ ఇన్సులేటెడ్ రింగ్ మెయిన్ యూనిట్ స్విచ్ గేర్ ప్యానెల్ ఉపయోగించబడుతుంది, ఇది ప్రధాన సర్క్యూట్‌లో ఆర్సింగ్‌ను తొలగిస్తుంది మరియు సుదీర్ఘ విద్యుత్ జీవితాన్ని కలిగి ఉంటుంది. మొత్తం వాక్యూమ్ సర్క్యూట్ బ్రేకర్ SF6 గ్యాస్‌తో నిండిన స్టెయిన్‌లెస్ స్టీల్ గ్యాస్ చాంబర్‌లో మూసివేయబడుతుంది, బాహ్య వాతావరణం నుండి పూర్తిగా వేరుచేయబడుతుంది మరియు ఇన్సులేషన్ విశ్వసనీయతను మెరుగుపరుస్తుంది.

2. బస్‌బార్‌లు, డిస్‌కనెక్ట్ స్విచ్‌లు, వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు మరియు కరెంట్ ట్రాన్స్‌ఫార్మర్లు వంటి అన్ని అధిక-వోల్టేజ్ లైవ్ కాంపోనెంట్‌లు గ్యాస్ చాంబర్ లోపల సీలు చేయబడతాయి, వాటి జీవితకాలం కోసం ఎటువంటి నిర్వహణ అవసరం లేదు మరియు ఇన్సులేషన్ భాగాలను శుభ్రపరచడం అవసరం లేదు.

3. దీని కాంపాక్ట్ పరిమాణం విద్యుత్ పంపిణీ గది యొక్క అంతస్తు స్థలాన్ని గణనీయంగా ఆదా చేస్తుంది, ఇది ముందుగా నిర్మించిన సబ్‌స్టేషన్‌లు లేదా పరిమిత స్థలంతో ప్రాజెక్టులకు ప్రత్యేకంగా అనుకూలంగా ఉంటుంది.

4. ఇది తప్పుగా పనిచేయకుండా నిరోధించడానికి ఐదు ప్రూఫ్ మెకానికల్ ఇంటర్‌లాక్‌ను కలిగి ఉంది. కార్యాచరణ భద్రతను నిర్ధారించడానికి ఎయిర్ బాక్స్‌లో డైరెక్షనల్ ప్రెజర్ రిలీఫ్ ఛానెల్‌ని అమర్చారు.

5. ఇది స్మార్ట్ డిస్ట్రిబ్యూషన్ నెట్‌వర్క్‌ల అవసరాలను తీర్చడానికి ఎలక్ట్రిక్ ఆపరేషన్ మరియు ఆటోమేషన్ కోసం ఇంటర్‌ఫేస్‌లను రిజర్వ్ చేస్తుంది.

అప్లికేషన్ దృశ్యాలు:

పారిశ్రామిక రంగం: ఫ్యాక్టరీ విద్యుత్ పంపిణీ, మైనింగ్

నిర్మాణ రంగం: వాణిజ్య సముదాయాలు, ఎత్తైన భవనాలు, నివాస సంఘాలు

న్యూ ఎనర్జీ: పవన విద్యుత్ ఉత్పత్తి, ఫోటోవోల్టాయిక్ పవర్ స్టేషన్లు

మౌలిక సదుపాయాలు: విమానాశ్రయాలు, సబ్‌వేలు

సరఫరా మరియు సేవ

ఇన్వెంటరీ మరియు డెలివరీ: మేము పెద్ద జాబితాను నిర్వహిస్తాము; సాధారణ ఆర్డర్‌లు సుమారు 10 రోజులలోపు పంపబడతాయి.

అమ్మకాల తర్వాత సేవ: మేము 24-గంటల ప్రతిస్పందనను అందిస్తాము మరియు ఆన్-సైట్ ఇన్‌స్టాలేషన్ మార్గదర్శకత్వం మరియు కమీషనింగ్‌కు మద్దతునిస్తాము.

అనుకూలీకరించిన సేవలు: ప్రత్యేక వోల్టేజ్ స్థాయిలు, సెకండరీ రక్షణ పథకాలు మరియు సమాంతర క్యాబినెట్ కనెక్షన్‌ల వంటి కస్టమర్ అవసరాలకు అనుగుణంగా VCBతో ప్రామాణికం కాని LGSM6 ఇండోర్ గ్యాస్ ఇన్సులేటెడ్ రింగ్ మెయిన్ యూనిట్ స్విచ్‌గేర్ ప్యానెల్ కోసం మేము పరిష్కారాలను అందించగలము.
